"Machine-to-Machine (M2M) steht für den automatisierten Informationsaustausch zwischen Endgeräten wie Maschinen, Automaten, Fahrzeugen oder Containern untereinander
oder mit einer zentralen Leitstelle, zunehmend unter Nutzung des Internets und den verschiedenen Zugangsnetzen, wie dem Mobilfunknetz.
Eine Anwendung ist die Fernüberwachung, -kontrolle und -wartung von Maschinen, Anlagen und Systemen, die traditionell als Telemetrie bezeichnet wird.
Die M2M-Technologie verknüpft dabei Informations- und Kommunikationstechnik."
[Wikipedia, https://de.wikipedia.org/wiki/Machine_to_Machine]
Was für professionelle Systeme gilt, kann für die Automatisierung einer Modelleisenbahn nicht schlecht sein. Auch hier haben wir eine Leitstelle (bei Märklin® die CS2/3® oder MS2®) und
verteilte Komponenten, die über den CAN-Bus verbunden sind. Auf dem CAN-Bus finden wir ein von Märklin® definiertes Protokoll vor.
Der Austausch von Informationen erfolgt dann
automatisch, wobei es keine reine Master-/Slave-Struktur auf dem Bus gibt sondern ein Multi-Master-System.
Das bedeutet, dass sich meine mbc-Module bei Änderungen im Prozess, z.B. beim manuellen Umstellen der Weiche, selbständig bei der Leitstelle melden. Gleiches gilt für die Rückmelder.
Im Folgenden finden Sie hier meine Module für die Umsetzung der M2M-Schnittstelle zwischen meinem Modelleisenbahn-Prozess und einer Leitstelle; sei es ein PC, eine CS2/3® oder andere
Endgeräte mit entsprechender Eigenschaft.
Artikel auf dieser Seite
Der Terminaladapter mbc-80
Das Switchboard mbc-81
Der mfx®-Sniffer mbc-82
Der MM2®-Sniffer mbc-89
Der mfx®-Booster mbc-93
Der Booster-Hub mbc-95
Der mfx®-Link mbc-98
Der Terminaladapter mbc-80 (WLAN)
Eingestellt: 06.11.2021 --- letzte Änderung: 27.07.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 21.10.01 --- FW: 1.17 --- Parametriercenter ab: 2.1.0.0

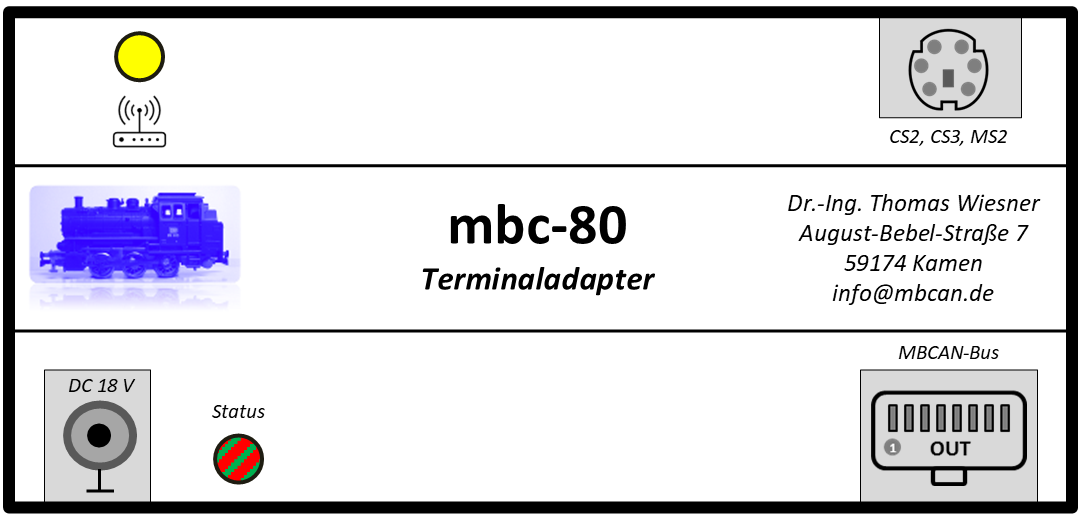

Der Terminaladapter stellt die Verbindung zwischen der Modellbahnzentrale und dem MBCAN-Bus her. Alle Befehle der CS2/3® oder der MS2® werden über eine
MiniDin-Steckverbindung übernommen. Außerdem umfasst das Modul noch
eine Stromversorgung für den MBCAN-Bus. Eine unterstützende Stromversorgung ist je mbc-Modul jederzeit möglich.
MBCAN verfügt über einen galvanisch getrennten CAN-Bus zu den Zentralen. Als Verbindungen zum PC steht eine WLAN-Verbindung zur Verfügung.
Gegenüber der CS2/3® verhält sich der Terminaladapter als Automatik-Gerät im Sinne der s88®-Bus-Anwendungen und meldet sich als LinkS88® an.
Es werden alle BUS-x-Funktionen inkl. des BUS 0 in Verbindung mit mbc-81 und mbc-90 unterstützt,
wobei der mbc-80 beim BUS 0 sowohl die Kontakte 1-16 als auch die Tastenmatrix 1-64 parallel verarbeitet.
Über den WLAN-Adapter kann MBCAN mit einem PC verbunden werden. Die Parametrierung der Module von MBCAN erfolgt dann aus dem Parametriercenter heraus.
Steckverbinder
1x RJ45 MBCAN-Bus / Zentrale über MiniDin-Buchse / WLAN zum PC
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt. WLAN-Connect über gelbe LED.
Adresszuordnung
-/-
Adressformat
-/-
Features
Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3® / Automatik-Gerät aus Sicht der CS2/3® für s88®-Bus-Anwendungen

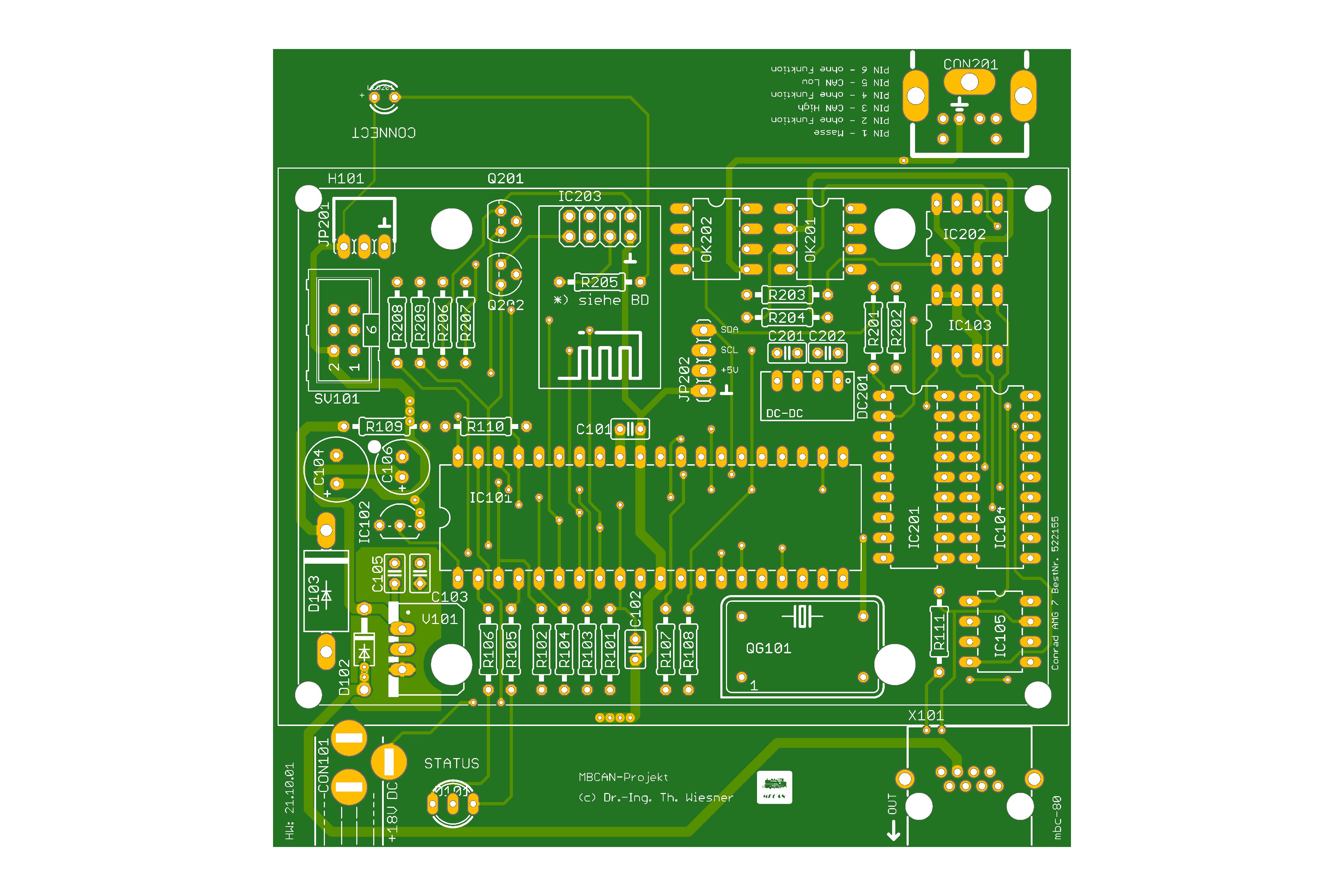

Vorschau
HW: 21.10.01 Quelle: https://www.pcb-pool.de

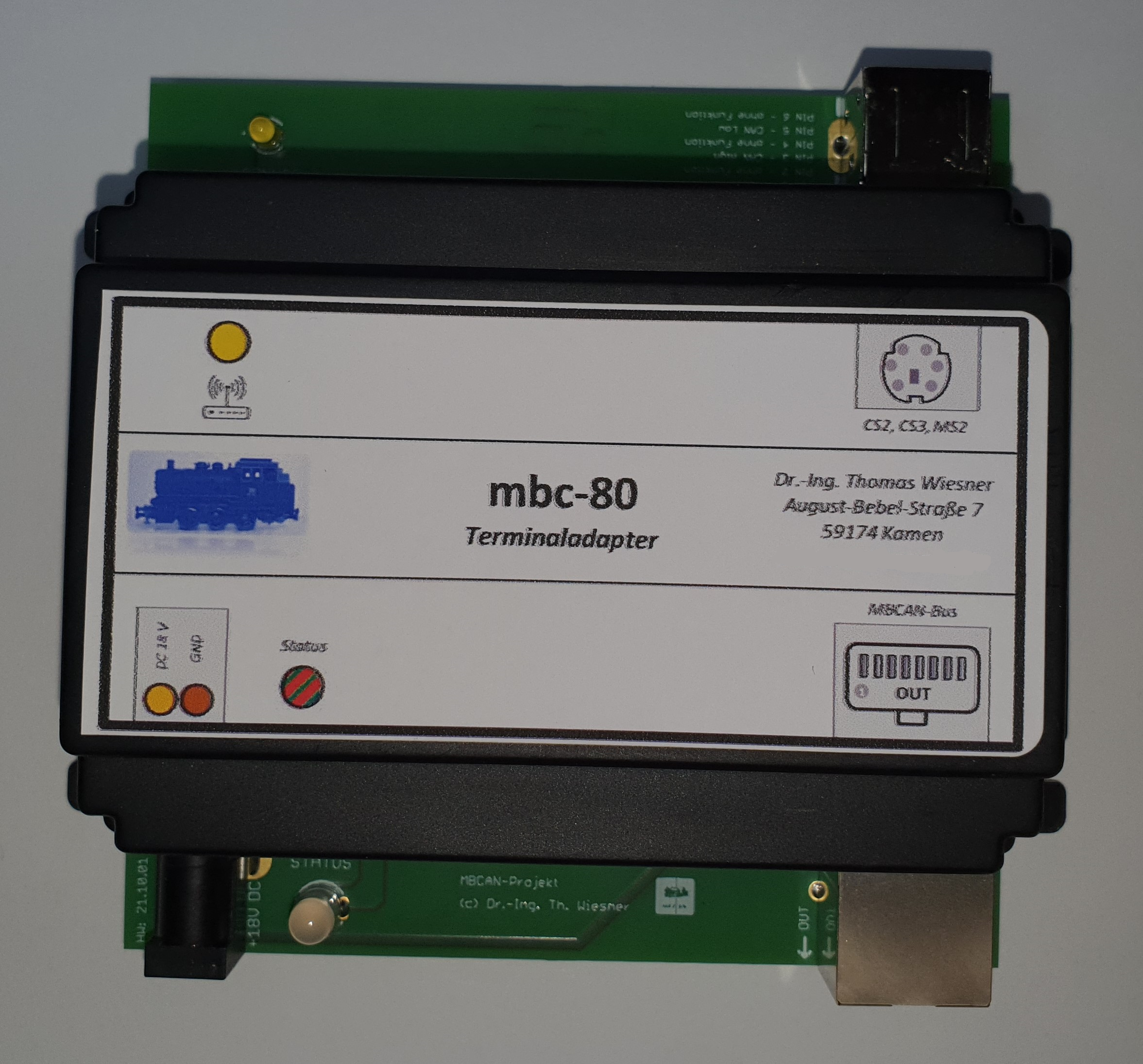

Modul
HW: 21.10.01
Platine
HW: 21.10.01

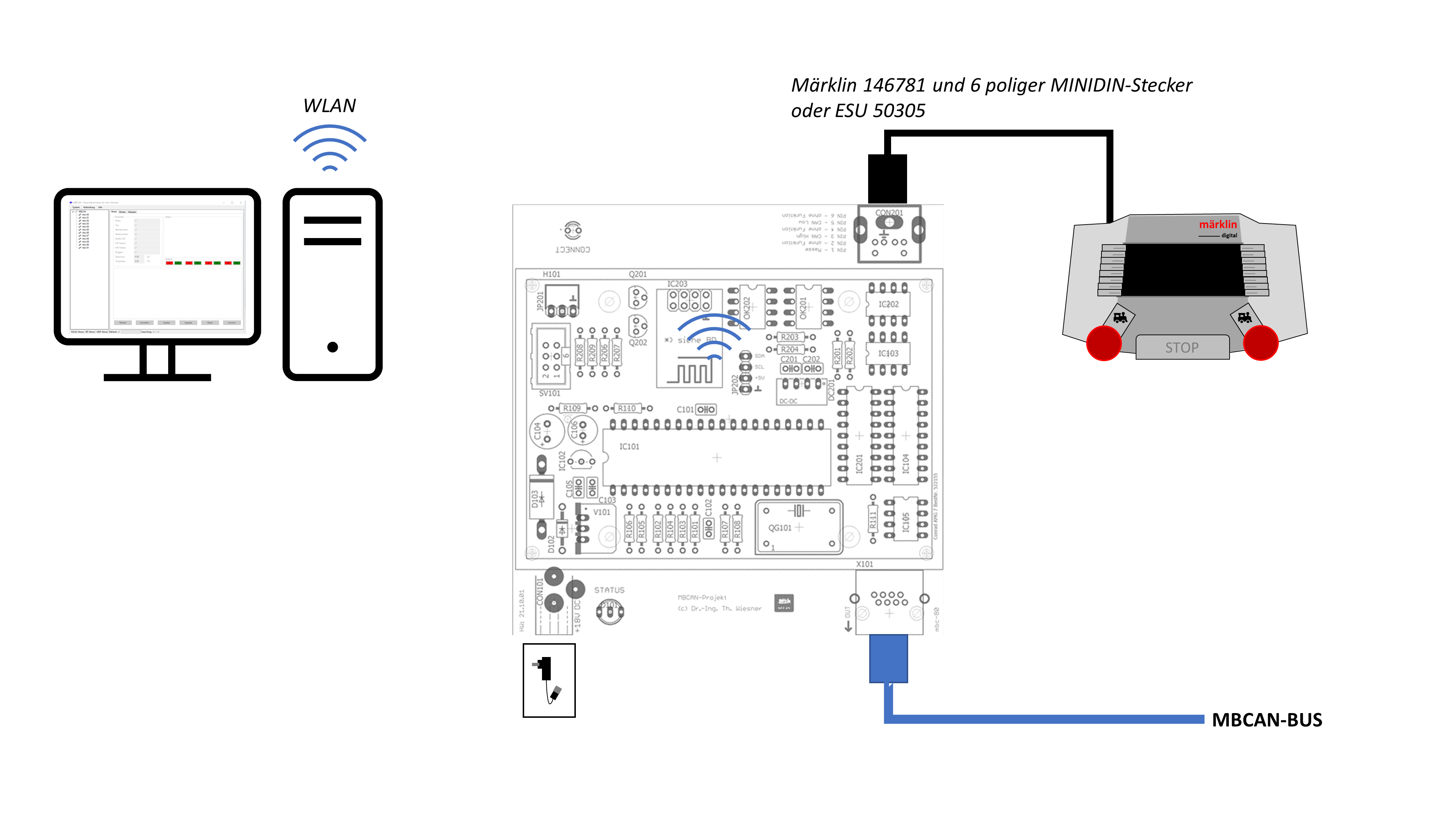

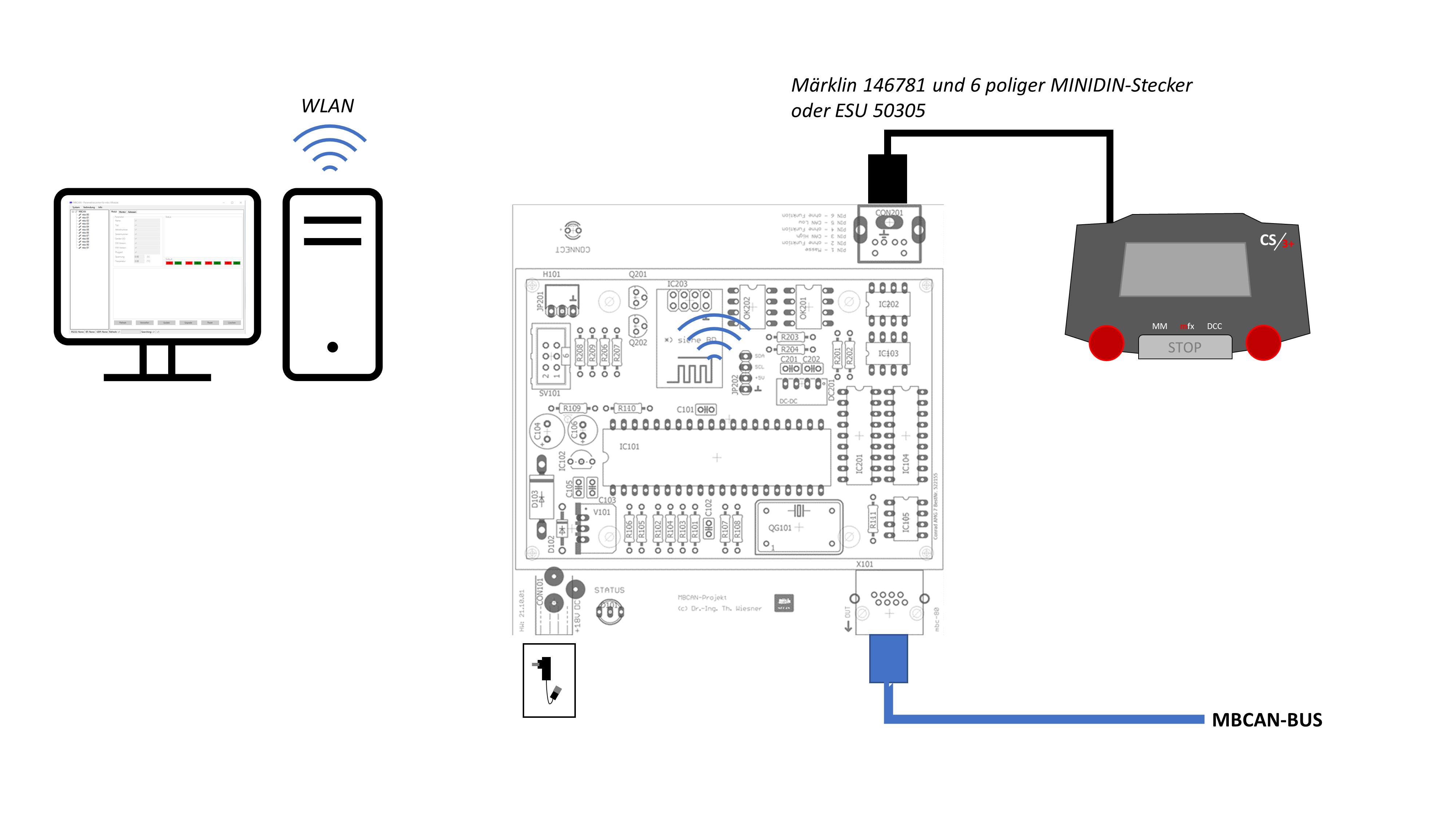

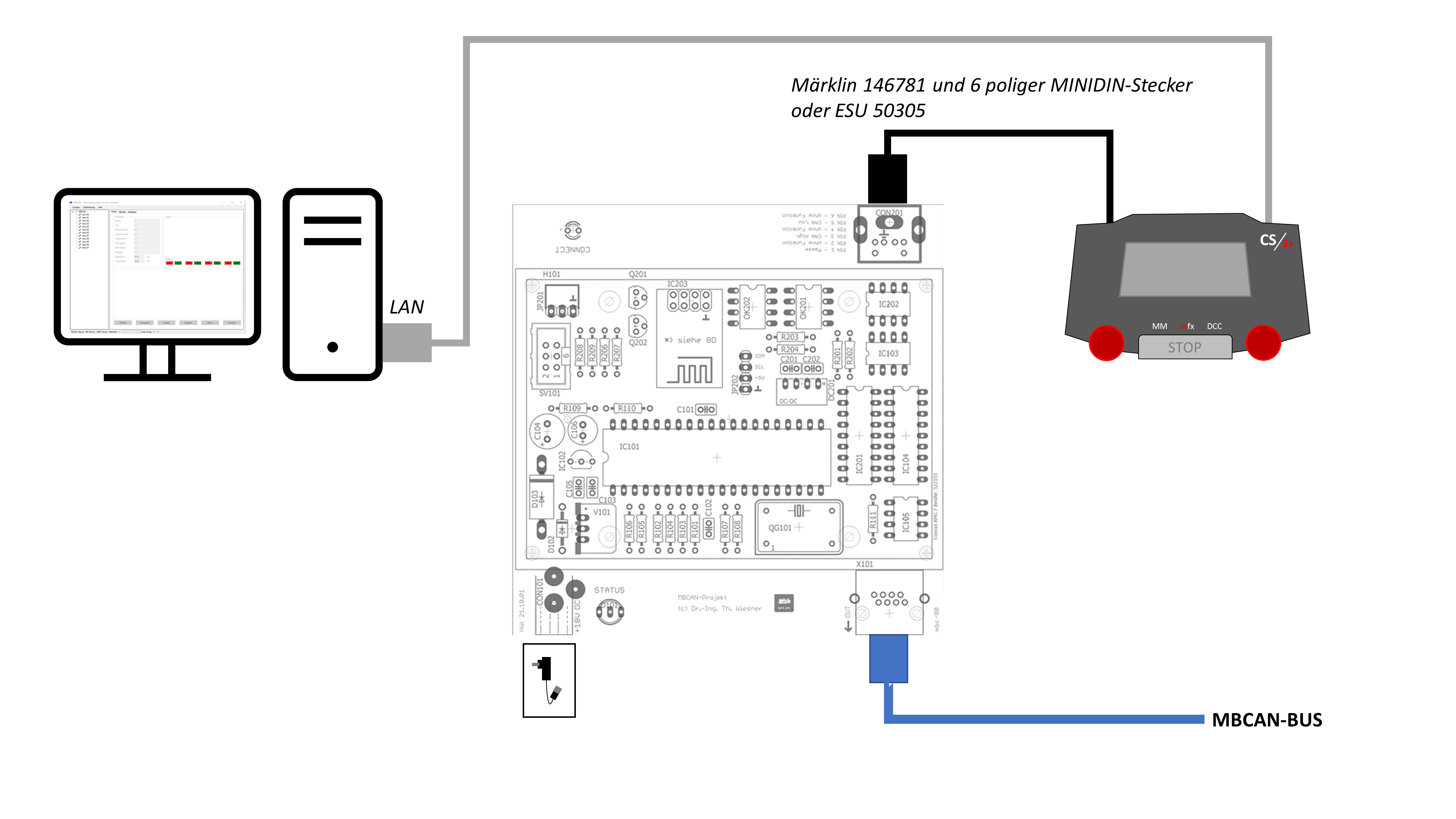

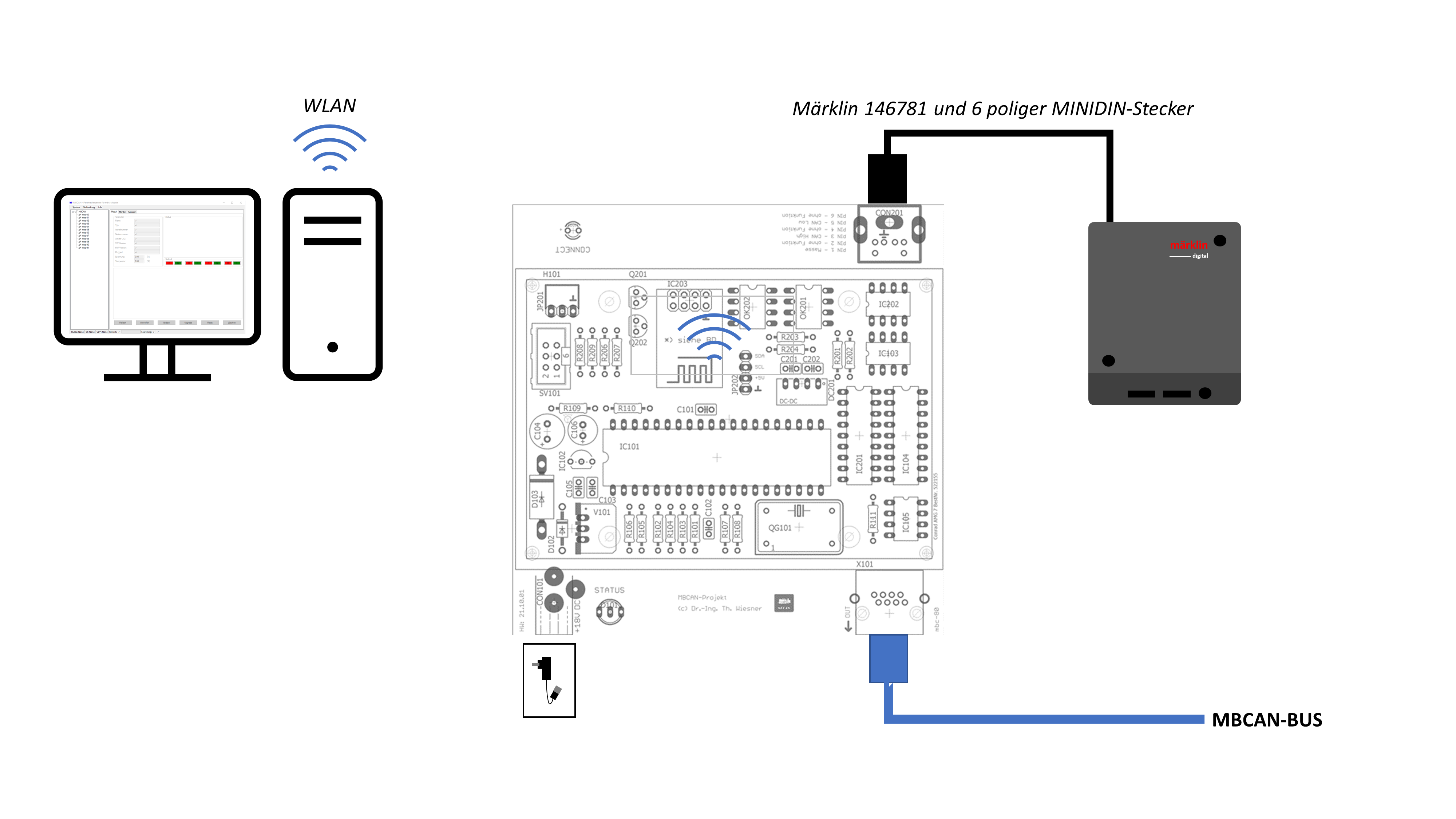

Anschlussbeispiele
HW: 21.10.01
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 25.01.2018 --- letzte Änderung: 23.03.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.01.06 --- FW: 1.00 --- Parametriercenter ab: 2.1.0.0
Dieses Modul stellt die Verbindung zwischen einem herkömmlichen Gleisbildstellpult und der MBCAN-Welt her.
Es ersetzt/doppelt im CS2/3®-/MS2®-Betrieb die Keyboard-Funktion da die Schaltkommandos im CAN-Nachrichtenformat von Märklin® übertragen werden.
Bei Märklin Digital® der 1. Generation oder anderer Hersteller wird ein herkömmliches Stellpult-/ Keyboard-Modul ersetzt.
32 LED und 32 Taster können angeschlossen werden. Die LED dienen dabei als Stellungsrückmeldung und werden vom entsprechenden mbc-Modul (83, 84, 91) gemeldet.
Des Weiteren kann der mbc-81 als Teilmodul im BUS 0 des LinkS88® eingesetzt werden. Je nach Einstellung fungiert das Modul als Tastenmatrix 1-32 oder 33-64, und das parallel zu einem ggf.
eingesetzten mbc-90 für die Kontakte 1-16.
Steckverbinder
2x RJ45 MBCAN-Bus / LED-Anzeigen und Schalter über PINHEAD-Verbinder
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®

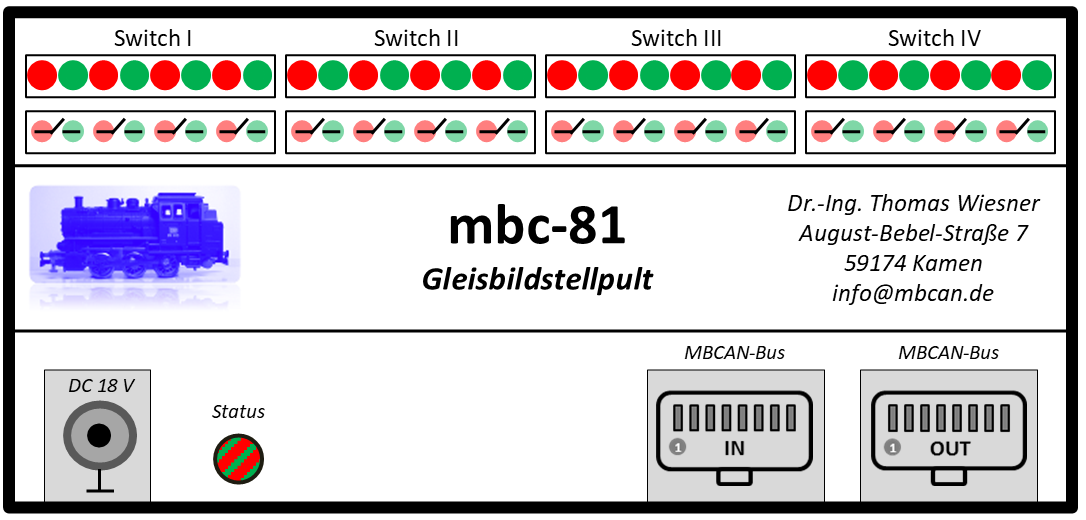

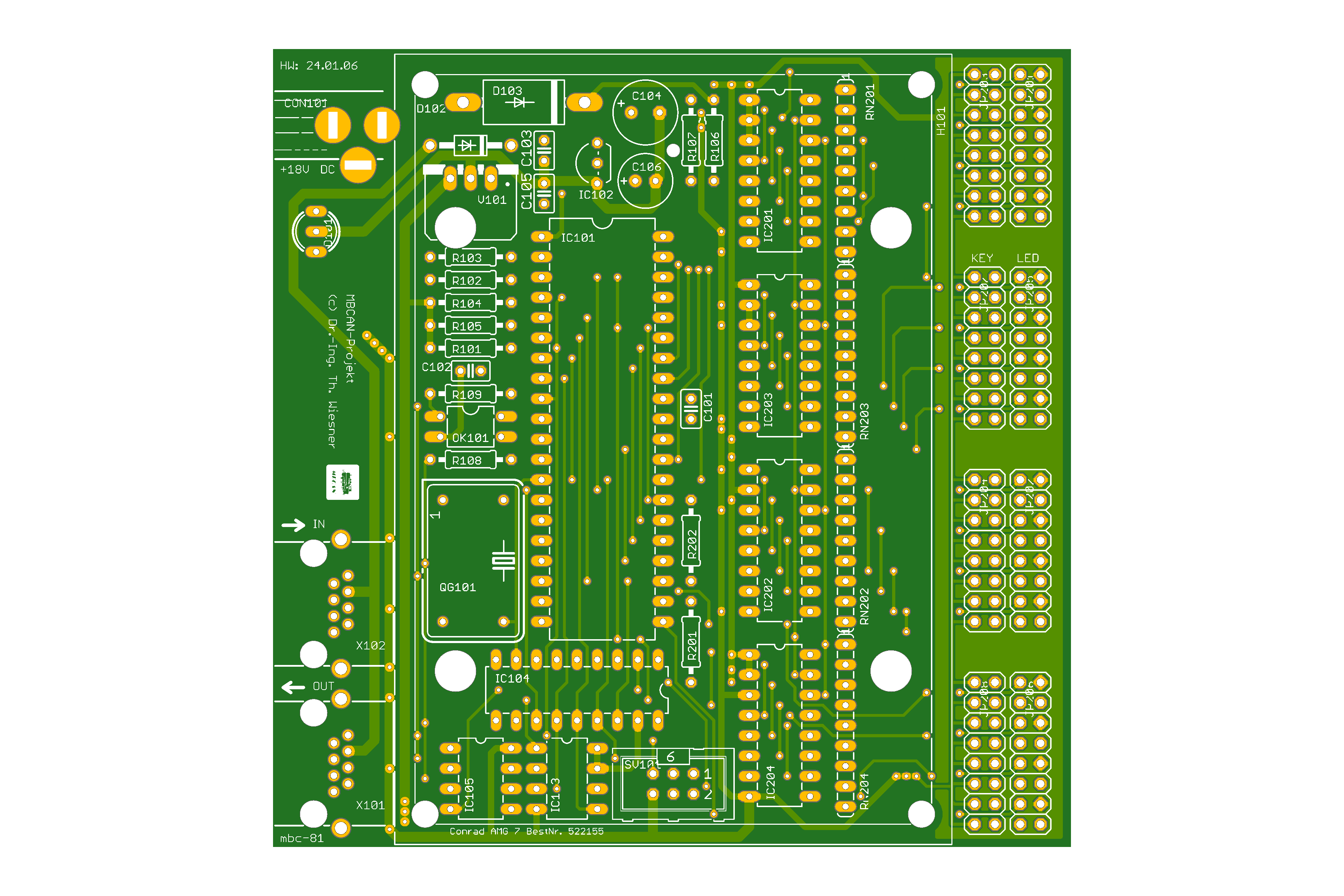

Vorschau
HW: 24.01.06 Quelle: https://www.pcb-pool.de

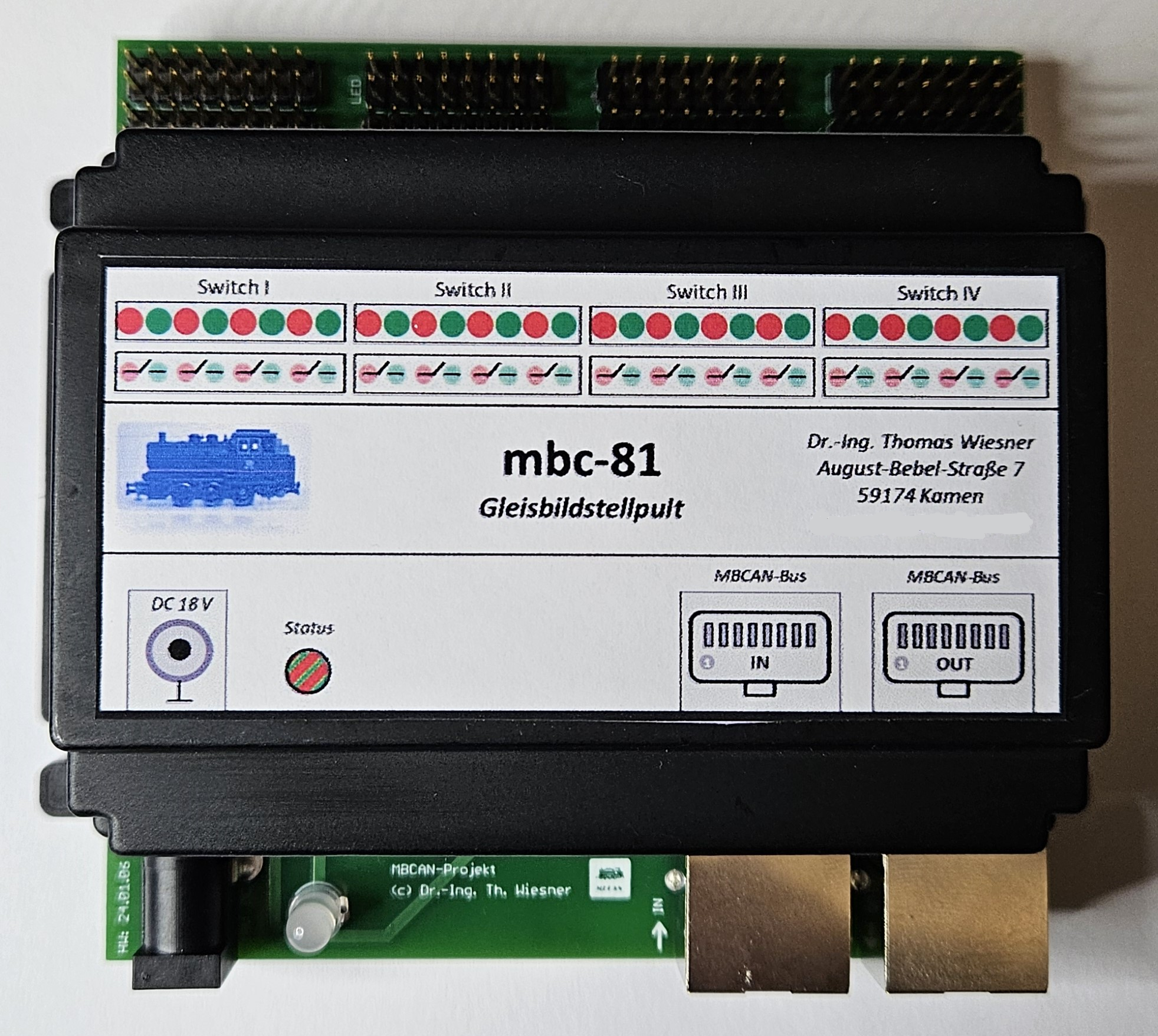

Modul
HW: 24.01.06

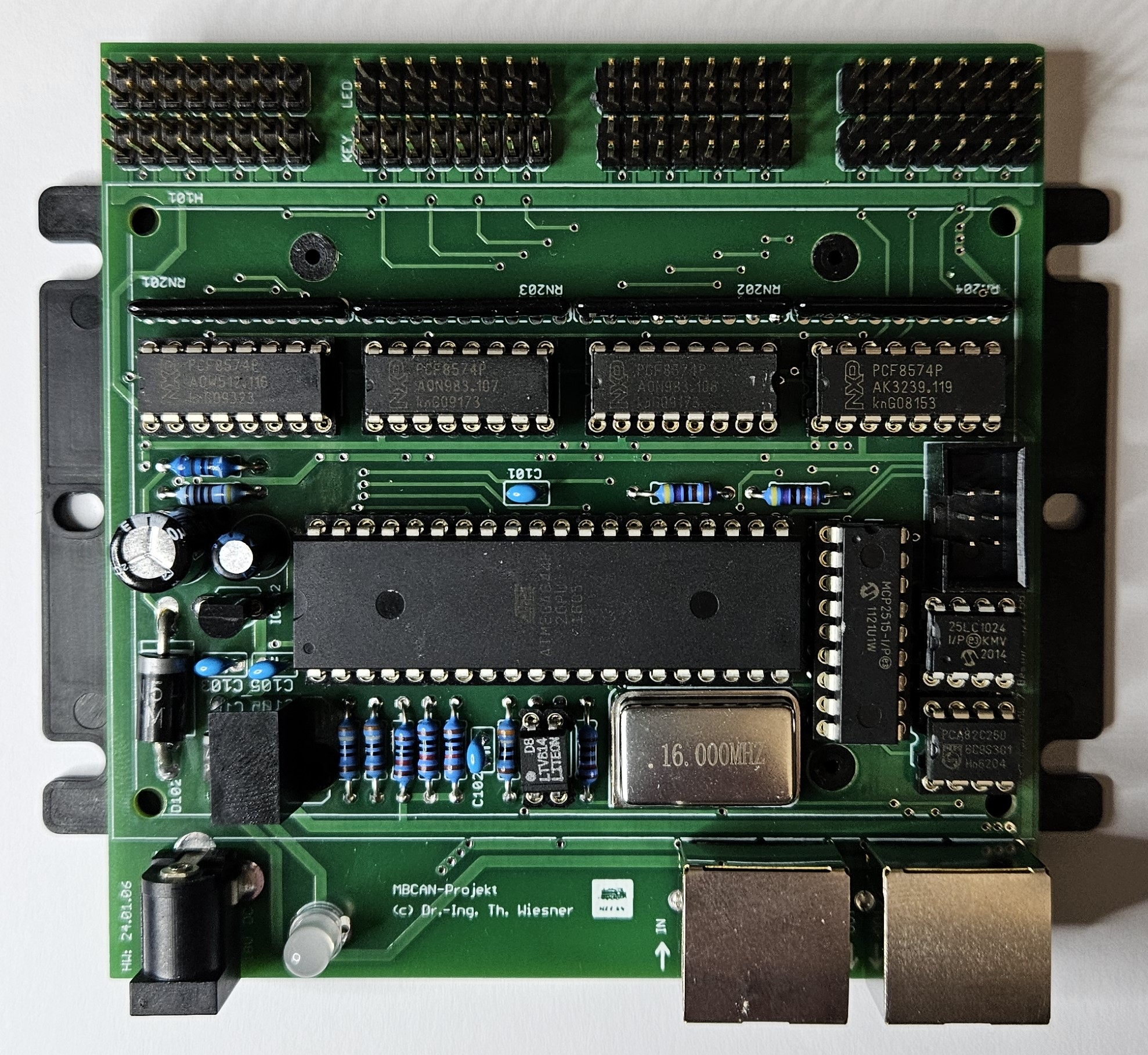

Platine
HW: 24.01.06

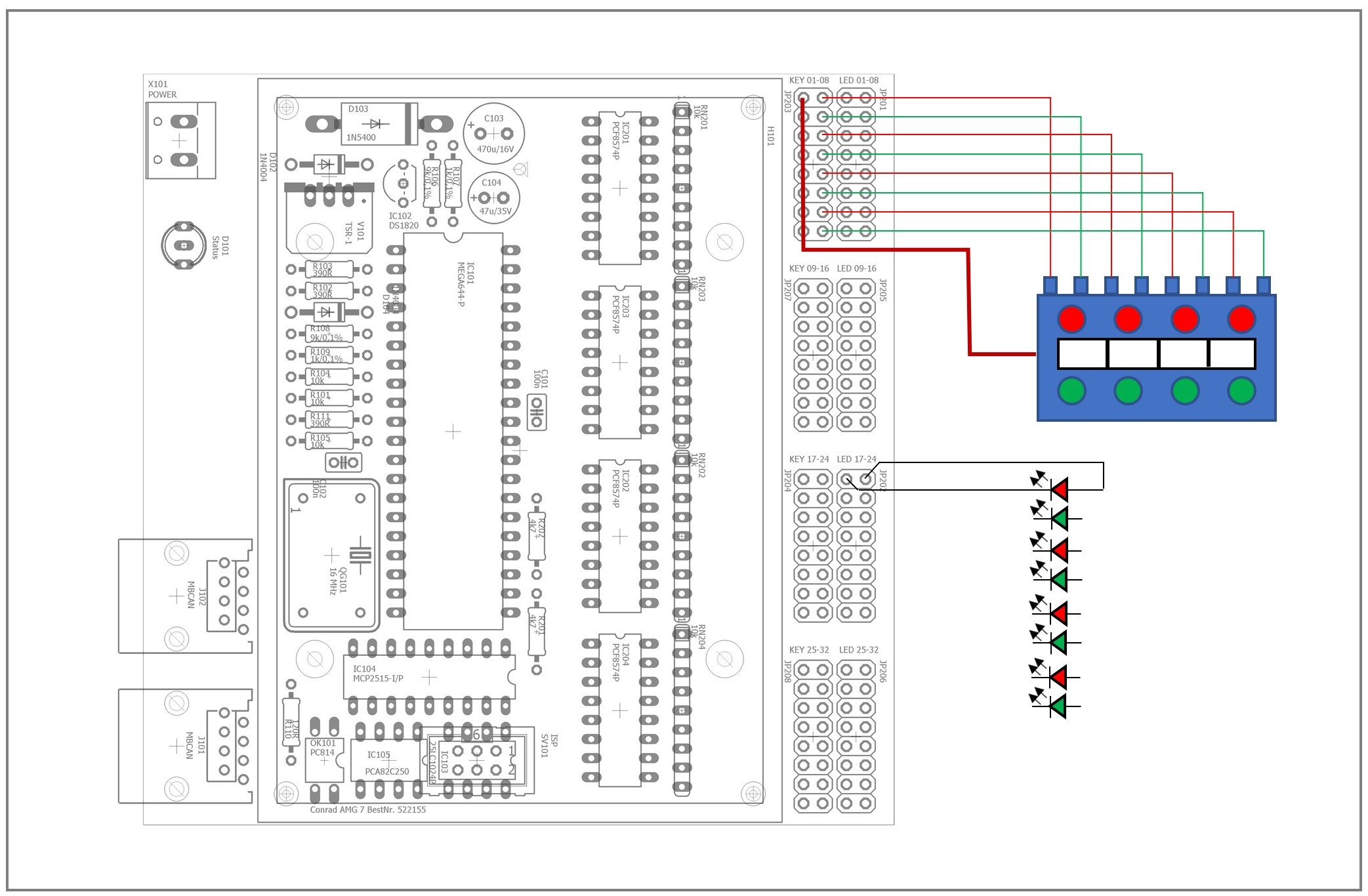

Anschlussbeispiel
HW: 24.01.06
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 25.01.2018 --- letzte Änderung: 25.11.2023 --- (c) Dr.-Ing. Thomas Wiesner
HW: 21.03.01 --- FW: 2.16 --- Parametriercenter ab: 2.1.0.0

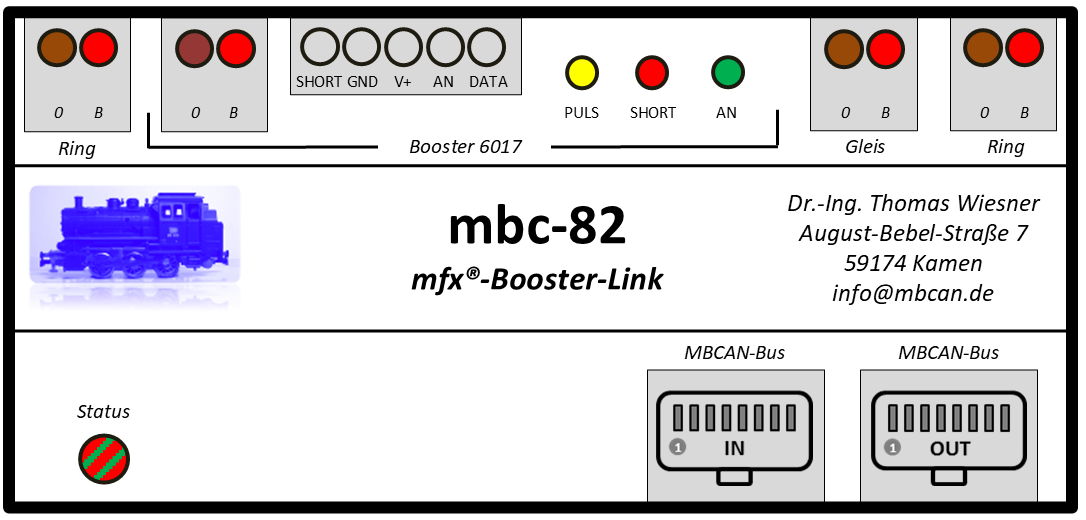

Dieses Modul stellt die Verbindung zwischen den älteren Boostern 6017® mit den modernen mfx®-Zentralen CS2/3® resp. MS2®
bezüglich der Rückmeldung von mfx®-Daten aus dem Gleis her. Somit können auch diese "historischen Bausteine" der Märklinwelt
in Zukunft bei Bedarf weitergenutzt werden.
Bei einer Überlast des Boosters® wird ein Not-Stop an die CS3® resp. MS2® gesendet. In Kombination mit dem mbc-98 lässt sich
der gesamte 6017®-Boosterbus nachrüsten. Das mbc-82 wird dabei nur 1x benötigt.
Das Modul funktioniert auch an der CS2®, wird dort aber nicht benötigt da der Boosterbus bereits implementiert ist.
Steckverbinder
2x RJ45 MBCAN-Bus / Booster® 6017-Anschlüsse über Schraubklemmen
und PINHEAD-Verbinder für den Boosterbus
Stromversorgung
Trafo 18 V des Booster® 6017 / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Adresszuordnung
-/-
Betriebsarten
Weitergabe der wichtigsten Eigenschaften (Not-Aus/Kurzschluss) an die CS3® resp. MS2®
Features
Bei Anschluss an CS3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS3®
Vorschau

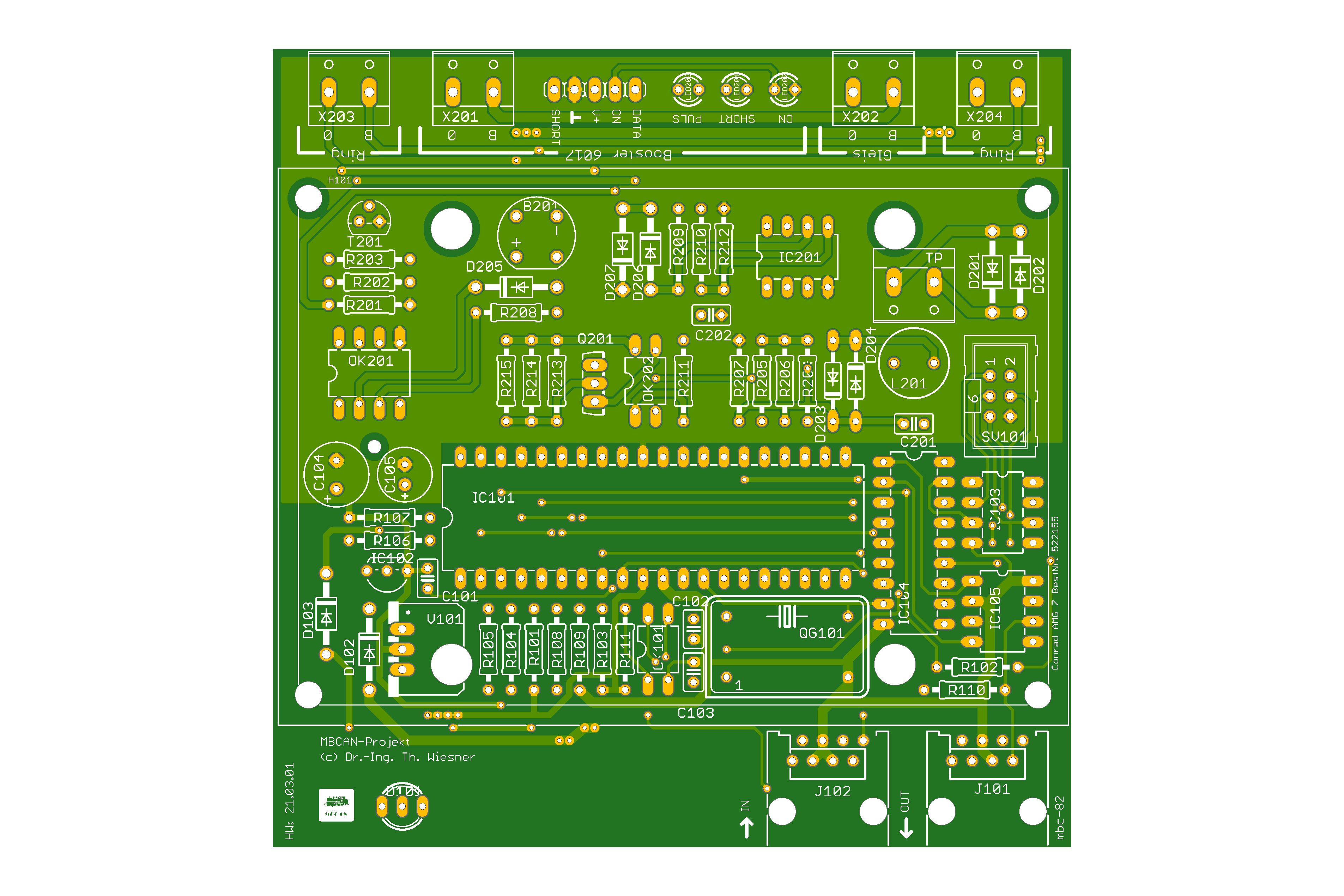

HW: 21.03.01 Quelle: https://www.pcb-pool.de

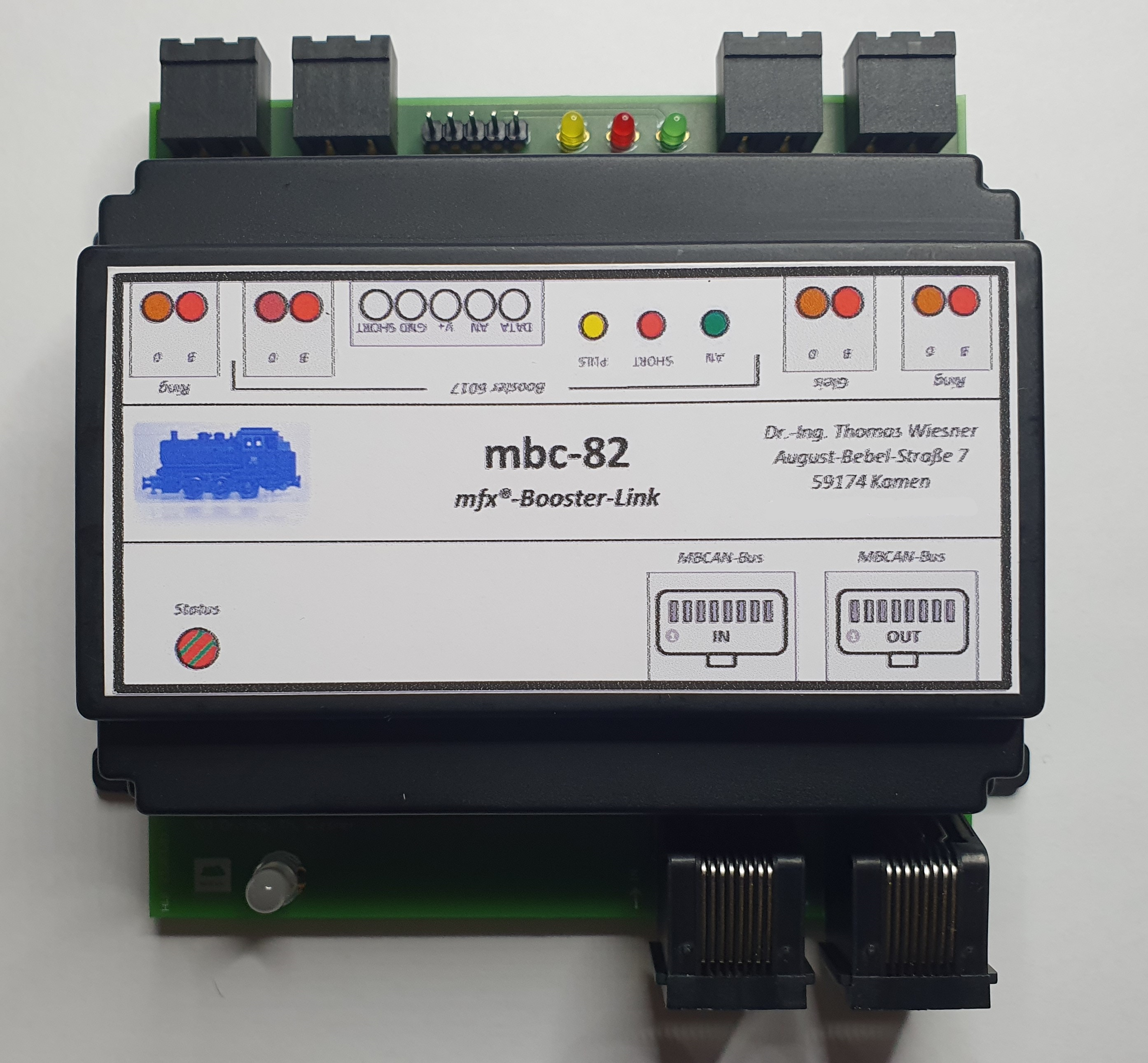

Modul
HW: 21.03.01

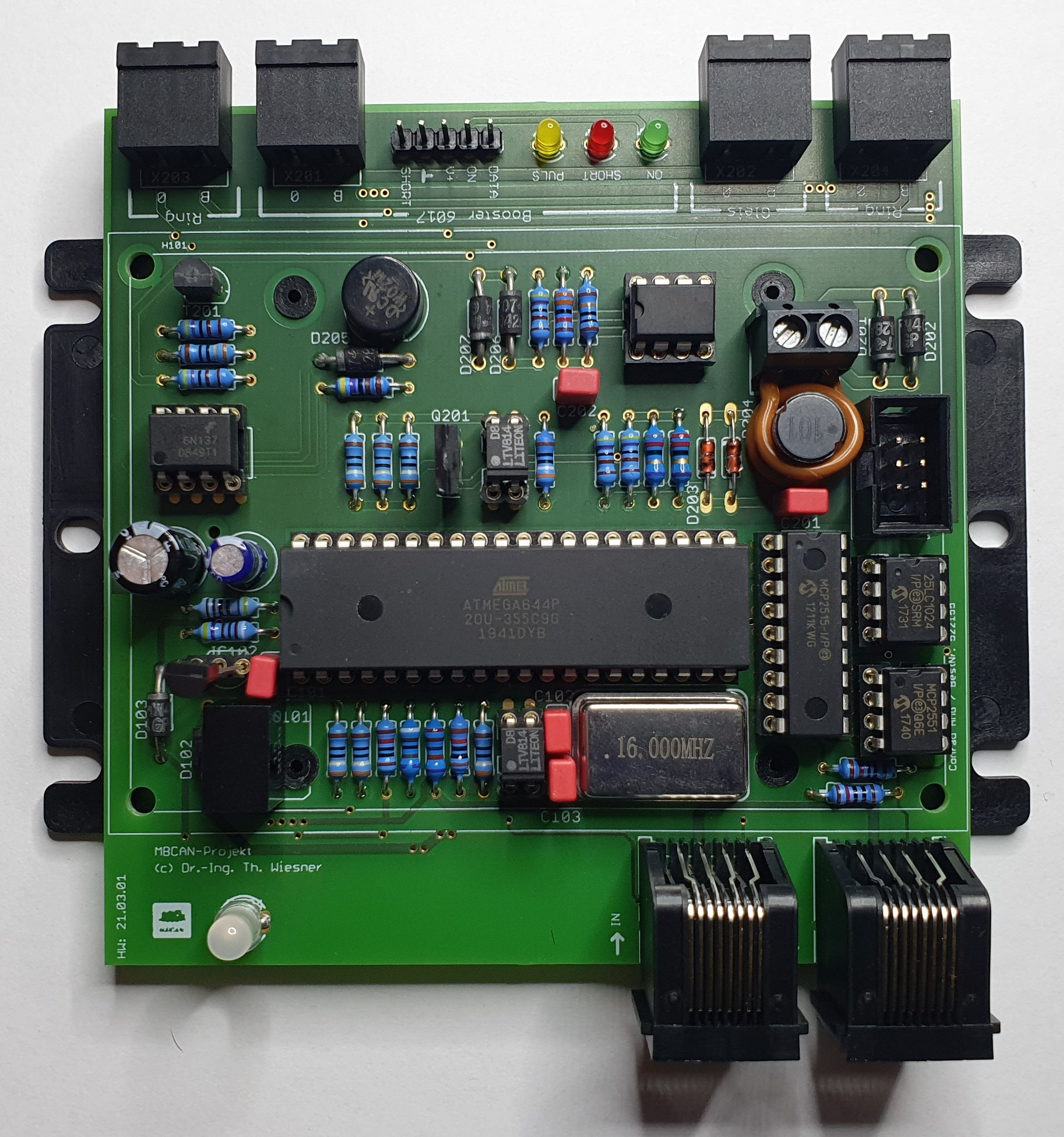

Platine
HW: 21.03.01

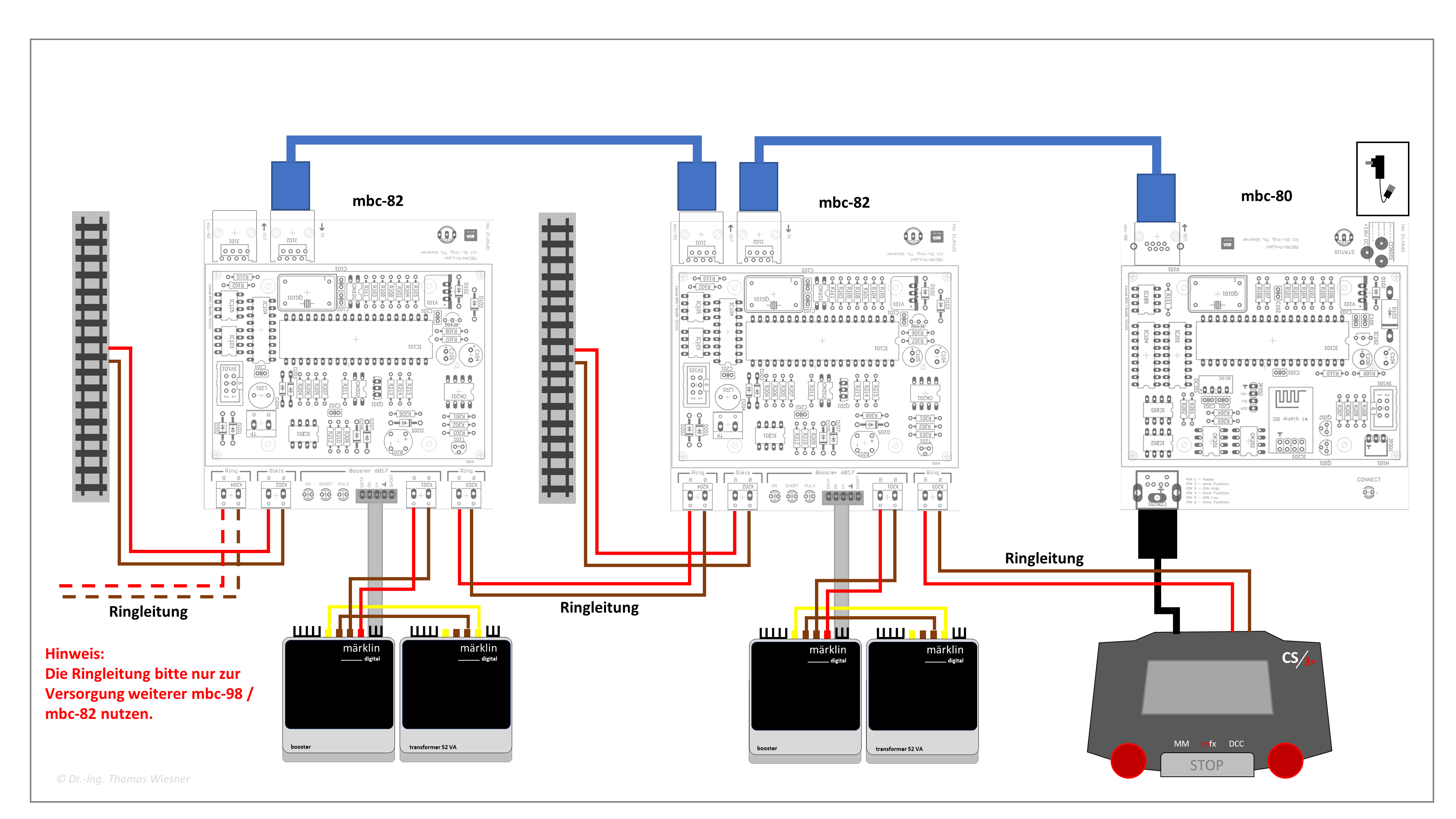

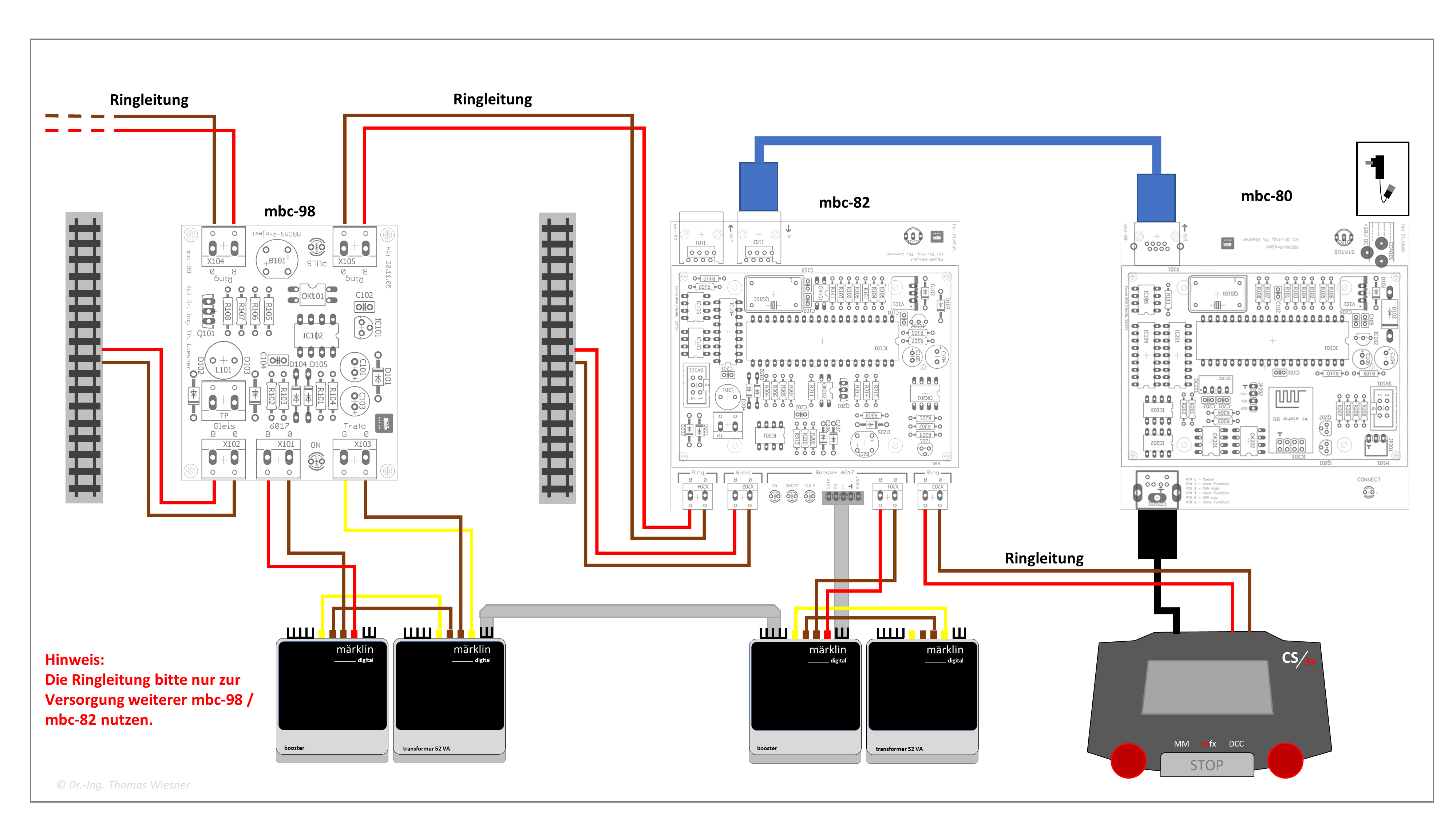

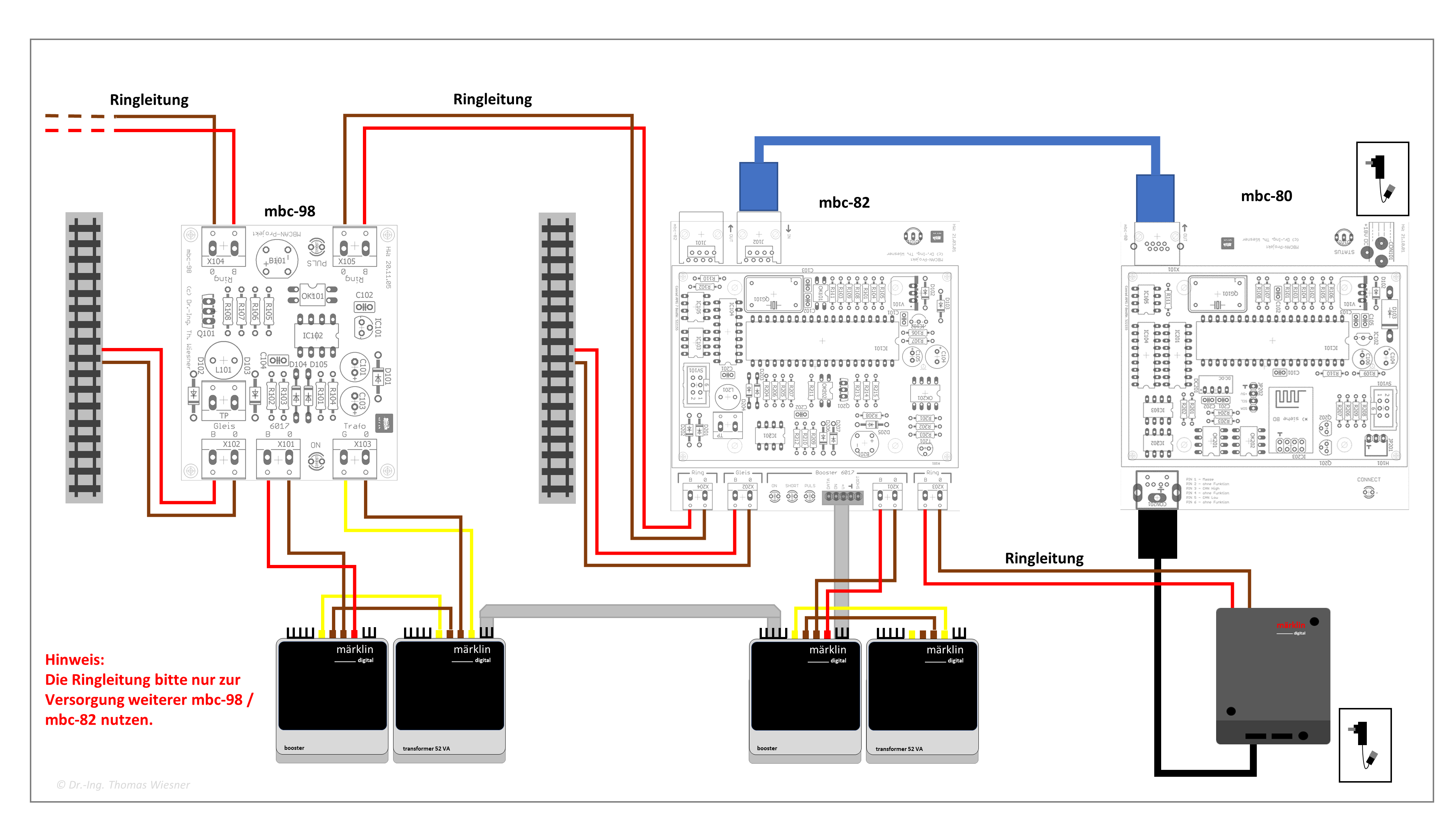

Anschlussbeispiele als stand alone und unter Verwendung des mbc-98
HW: 21.03.01
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 25.01.2018 --- letzte Änderung: 25.11.2023 --- (c) Dr.-Ing. Thomas Wiesner
HW: 22.03.01 --- FW: 2.16 --- Parametriercenter ab: 2.1.2.0

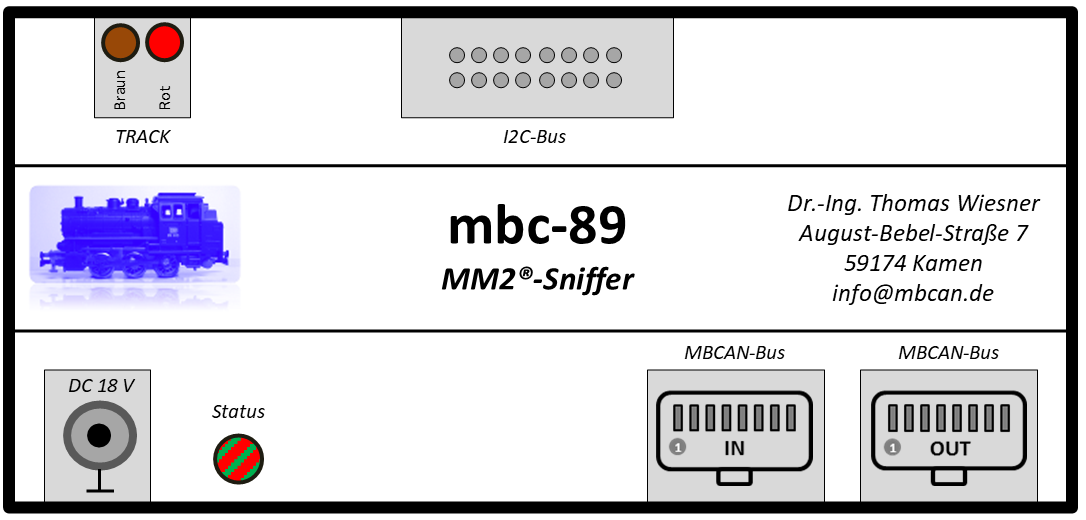

Dieses Modul stellt die Verbindung zwischen MM2®-Modellbahnzentrale und dem MBCAN her.
Werden die MM2®-Befehle direkt aus dem Gleis übernommen, erfolgt eine Übersetzung von Lok- und Schaltbefehlen in das CAN-Protokoll OHNE Rücksynchronisation. Schaltbefehle werden dann von den Modulen mbc-83/84/87 ausgeführt.
Eventuell angeschlossene Zentralen CS2/3® und MS2® können die CAN-Kommandos verarbeiten. Diese Funktion ist insbesondere für StartUp®-Fernbedienungen von Interesse.
Bei Nutzung des I2C-Busses erfolgt eine vollständige Synchronisierung der Keyboards 6040® resp. Memorys 6043® sowie der Zentrale 6021® nebst Steuerpulten 6036® mit den mbc-Modulen sowie den Zentralen CS2/3® und MS2®.
In beiden Fällen tritt das Modul ggü. einer CS2/3® als Connect6021® auf, Loks können gemappt werden. Bei der MS2® besteht die Möglichkeit, 80 MM2®-Loks direkt zu steuern. Ein Mapping ist hier leider zur Zeit nicht möglich.
Das Mapping des Keyboards 6040® auf MM2®- oder DCC®-Adressbereiche ist bei Nutzung von CS2/3® und MS2® blockweise (je vier fortlaufende Adressen) möglich.
Steckverbinder
2x RJ45 MBCAN-Bus / StartUp über Schraub-Steckverbinder / I2C-Stecker zur Verbindung zum Connect6021-Adapter
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Adresszuordnung
-/-
Adressformat
-/-
Features
Parametrierung und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3® als Connect6021® falls über mbc-80 verbunden
Vorschau

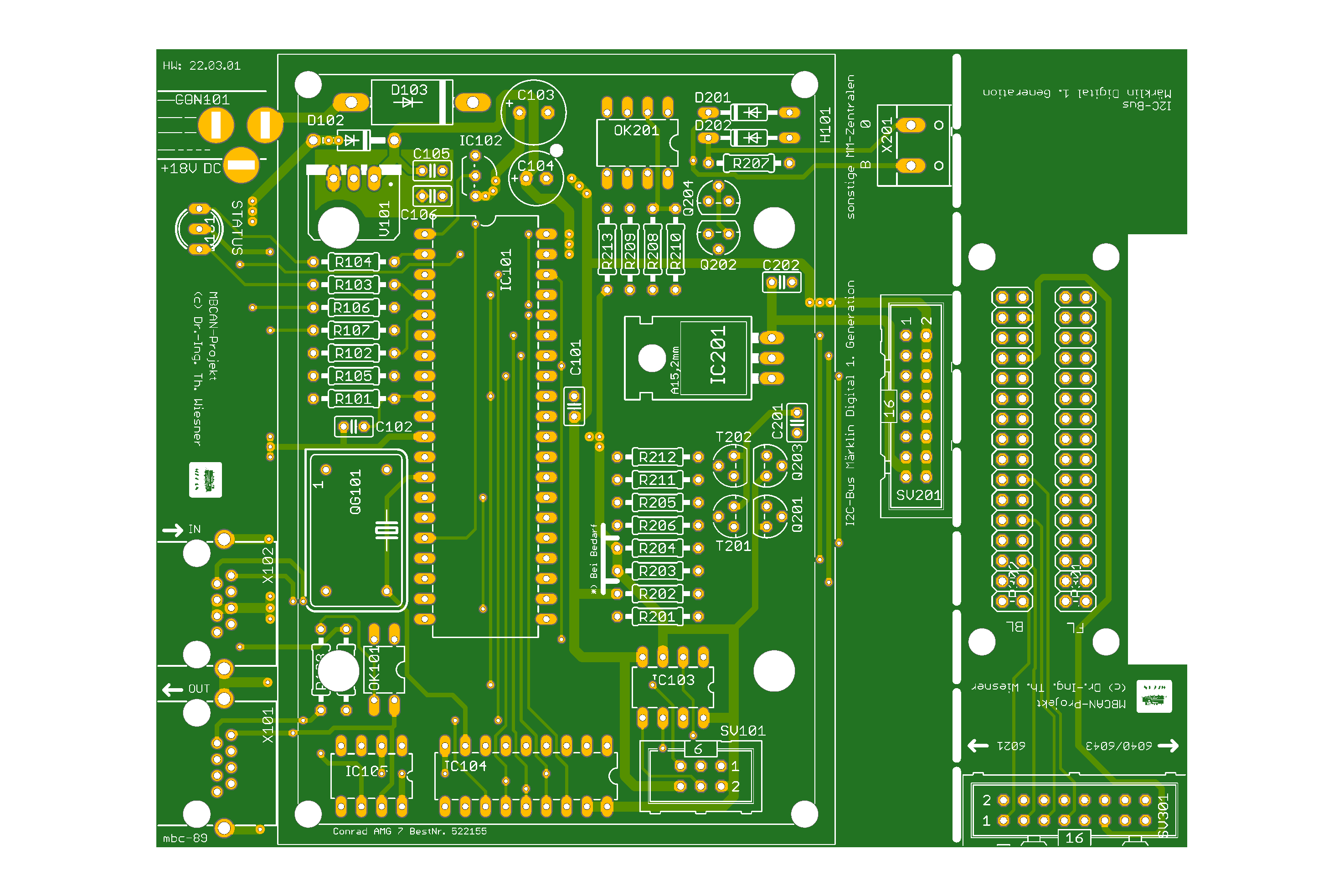

HW: 22.03.01 Quelle: https://www.pcb-pool.de

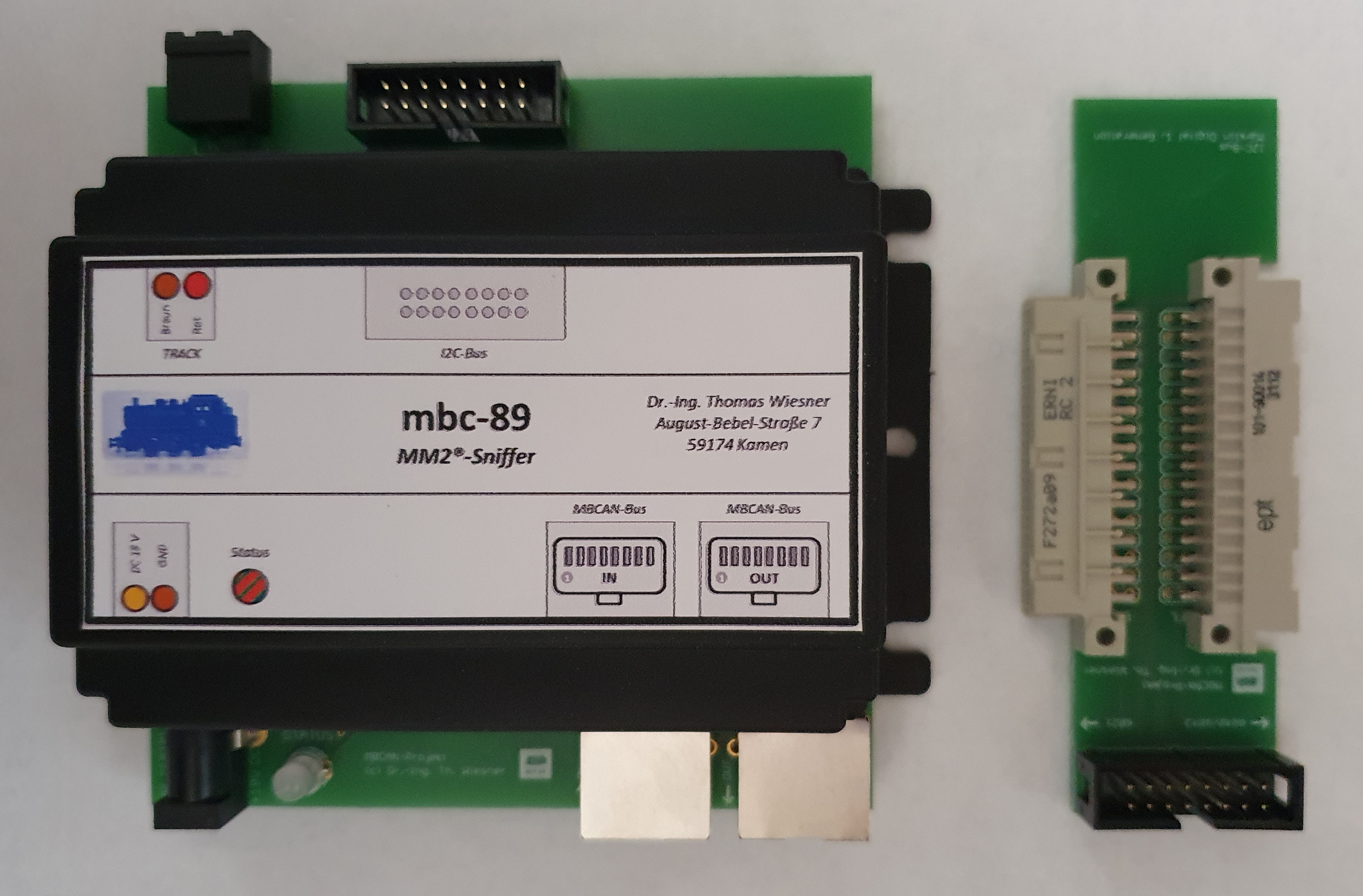

Modul
HW: 22.03.01

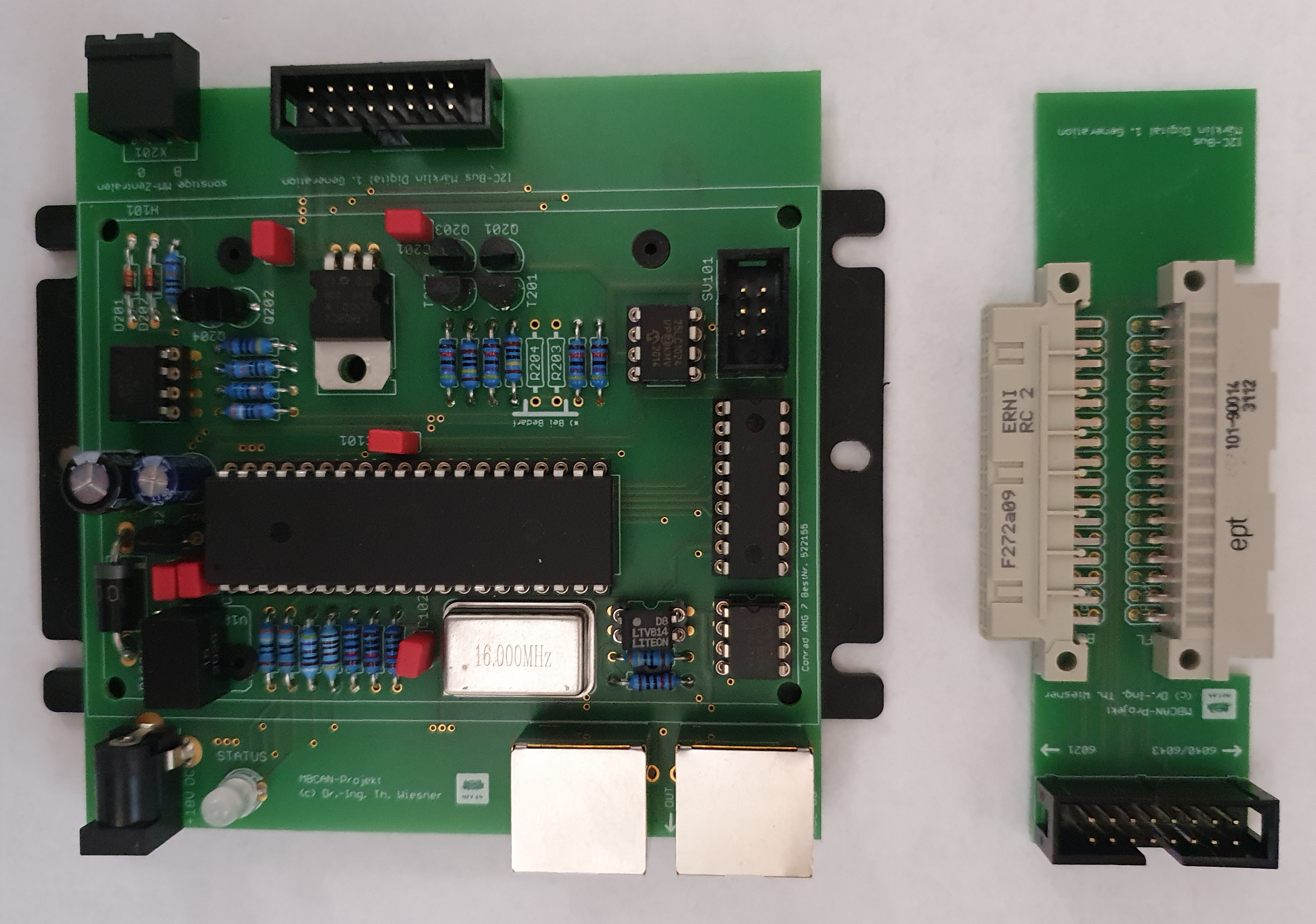

Platine
HW: 22.03.01

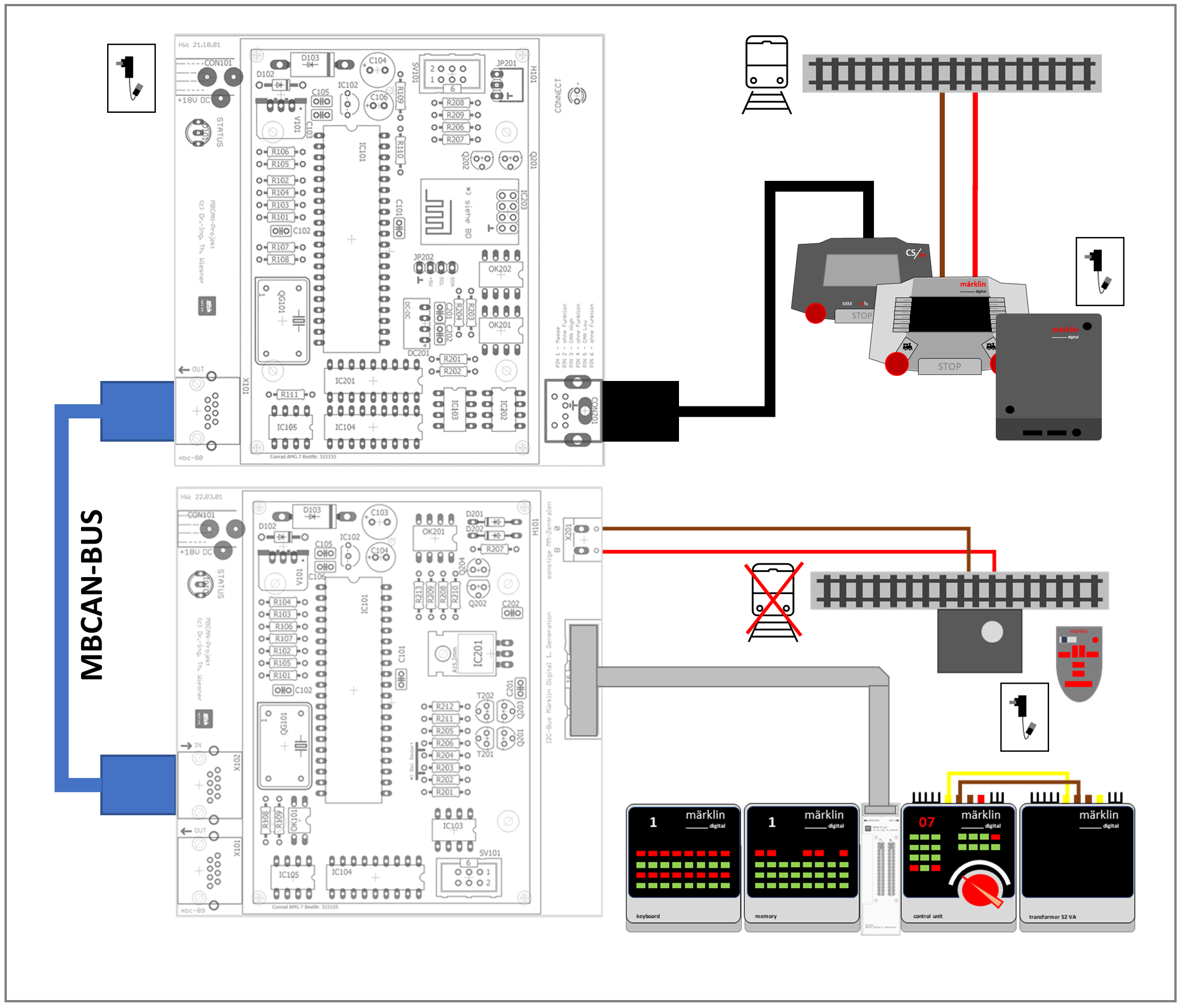

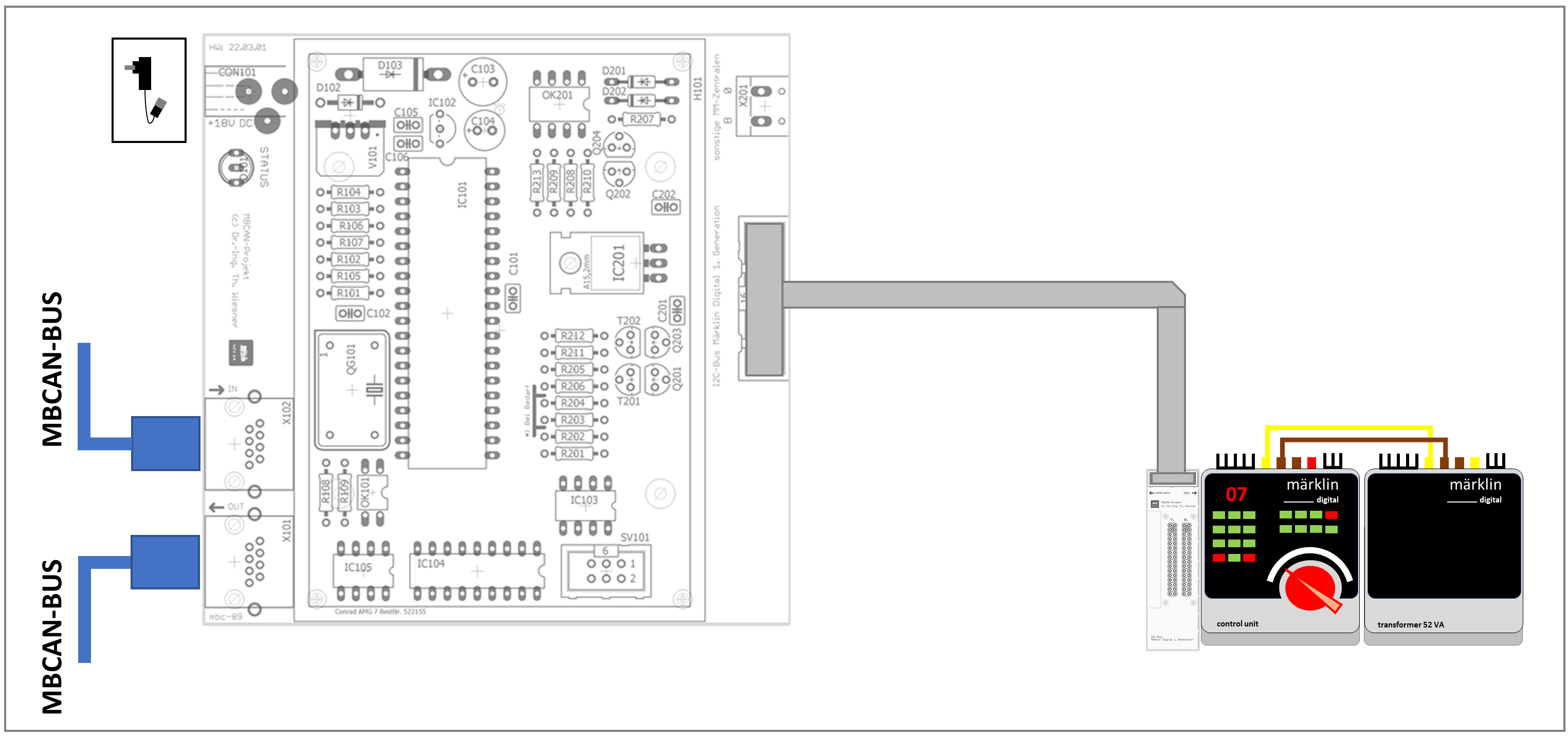

Anschlussbeispiel
Alle Anschlussmöglichkeiten auf einen Blick. Es gibt drei Grundfunktionen welche beliebig kombinierbar sind:

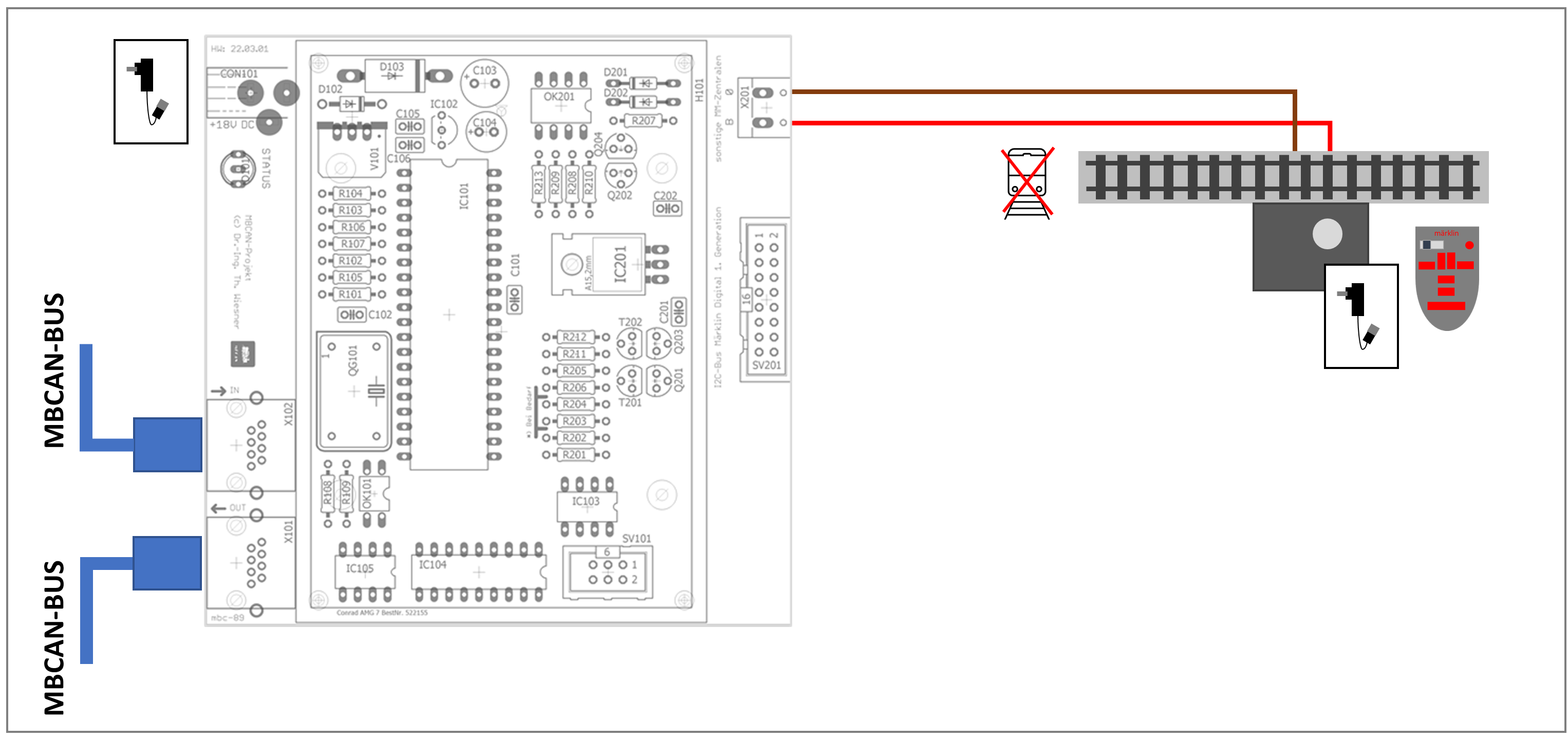

Grundfunktion A: Nutzung der Infrarotfernbedienungen von Märklin® 748 zur Steuerung von MM2®-Loks bei der CS2/3® und MS2® resp. Adressmapping
auf mfx®/DCC® bei der CS2/3® für bis zu 80 Loks
Grundfunktion B: Nutzung der 6021®/6036® von Märklin® zur Steuerung von MM2®-Loks bei der CS2/3® und MS2® resp. Adressmapping
auf mfx®/DCC® bei der CS2/3® für bis zu 80 Loks
Grundfunktion C: Nutzung der 6040® und/oder 6043® von Märklin® zur Steuerung von Schaltdecodern und Synchronisierung mit der CS2/3® und MS2®. Ein Adressmapping
auf DCC® ist blockweise (je 4 fortlaufende Adressen) möglich. Das Memory 6043® arbeitet auch ohne 6040® wenn es fertig programmiert ist.
HW: 22.03.01

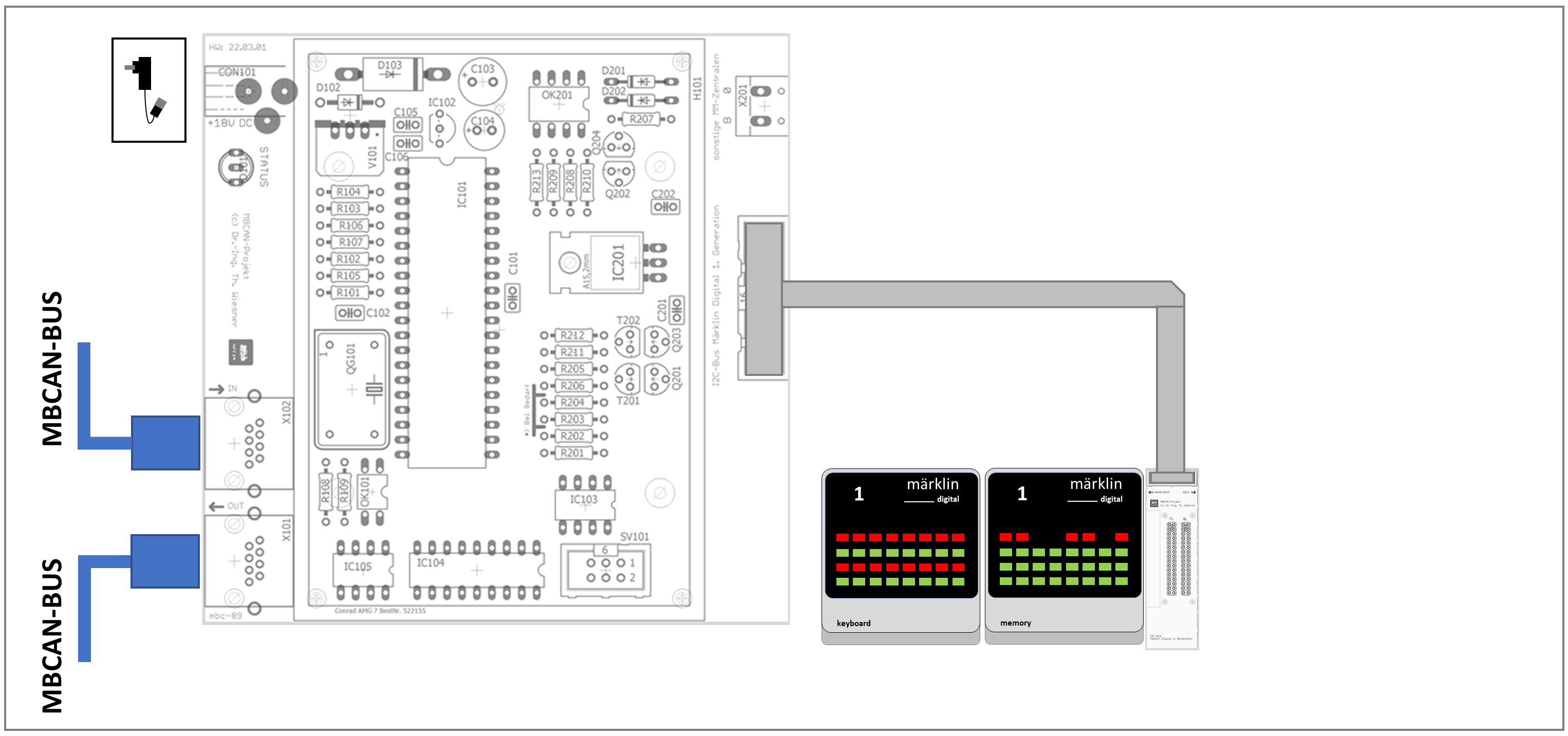

Das Modul in der Grundfunktion C bei Nutzung eines 6040® nebst I2C-Sniffer (https://www.mikrocontroller.net/topic/103600) auf Steckbrett in Aktion an einer CS3®.
HW: 22.03.01
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 20.04.2024 --- letzte Änderung: 29.07.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.05.01 --- FW: 1.01 --- Parametriercenter ab: 2.2.5.0
Dieses Modul stellt einen Booster mit mfx®-Rückmeldung an die Zentralen CS2/3® und MS2® bereit.
Die maximale Belastbarkeit entspricht 2,5 A.
Alle notwendigen Funktionen wie AN/AUS oder Notstopp/Kurzschluss der originalen Booster werden über den CAN-Bus an die Zentrale gesendet.
Der Booster besitzt einen temperaturgeregelten Lüfteranschluss, um einen 5V-PC-Lüfter bei Einbau des Moduls in ein Gehäuse anzuschließen.
Steckverbinder
2x RJ45 MBCAN-Bus / Booster-Anschlüsse über Schraubklemmen / Ringleitung zur CS2/3® und MS2® über Schraubklemmenschlüsse
Stromversorgung
Trafo 52 VA / 16 V AC / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Adresszuordnung
-/-
Betriebsarten
Weitergabe der wichtigsten Eigenschaften (Not-Stopp/Kurzschluss) an die CS2/3® resp. MS2®
Features
Bei Anschluss an CS2/3® resp. MS2® automatische Rückmeldung / Parametrierung, Firmwareupdate und Auslesung über PC möglich / Anzeige des Moduls in der GUI der CS2/3®
Vorschau

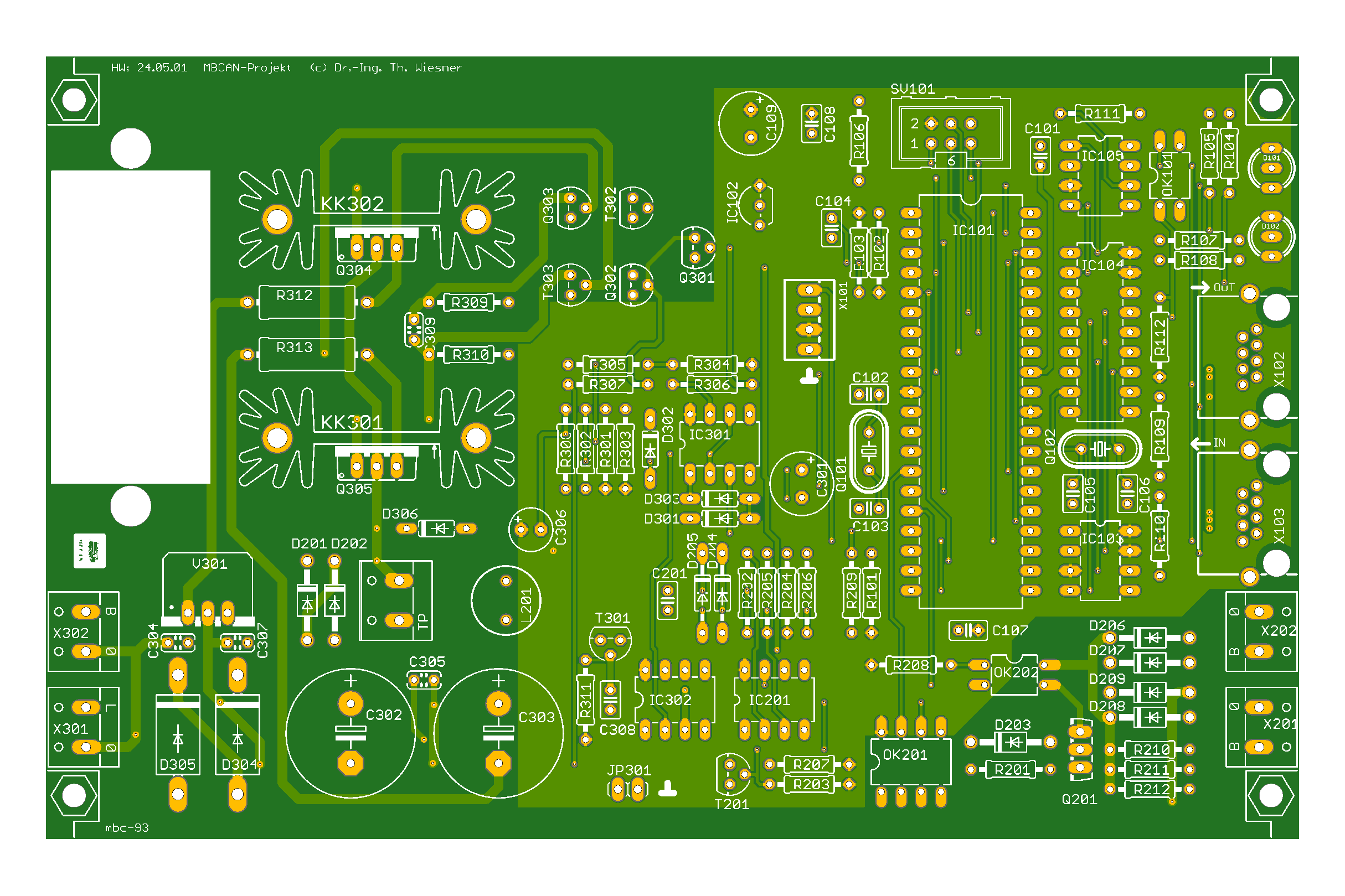

HW: 24.05.01 Quelle: https://www.pcb-pool.de

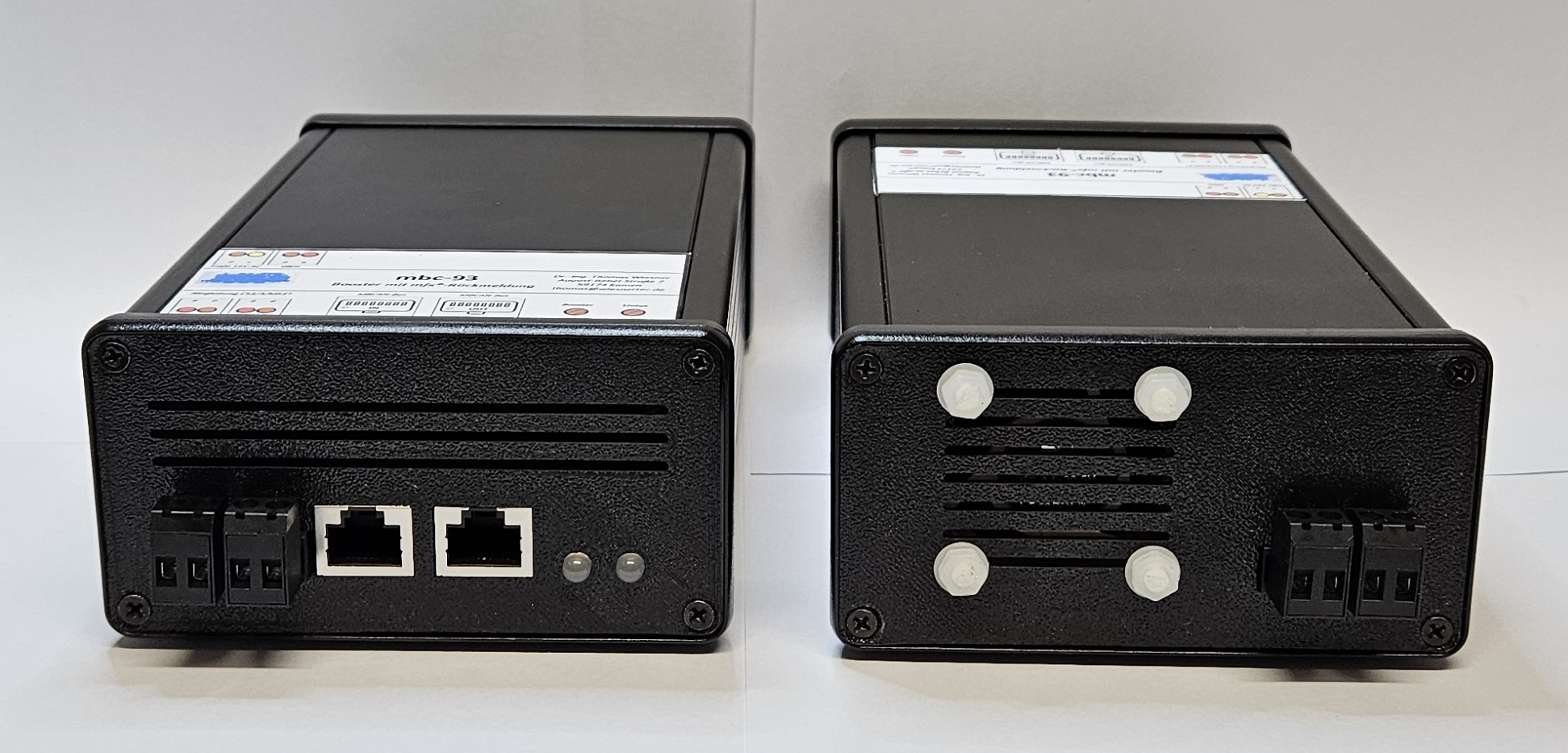

Modul
HW: 24.05.01

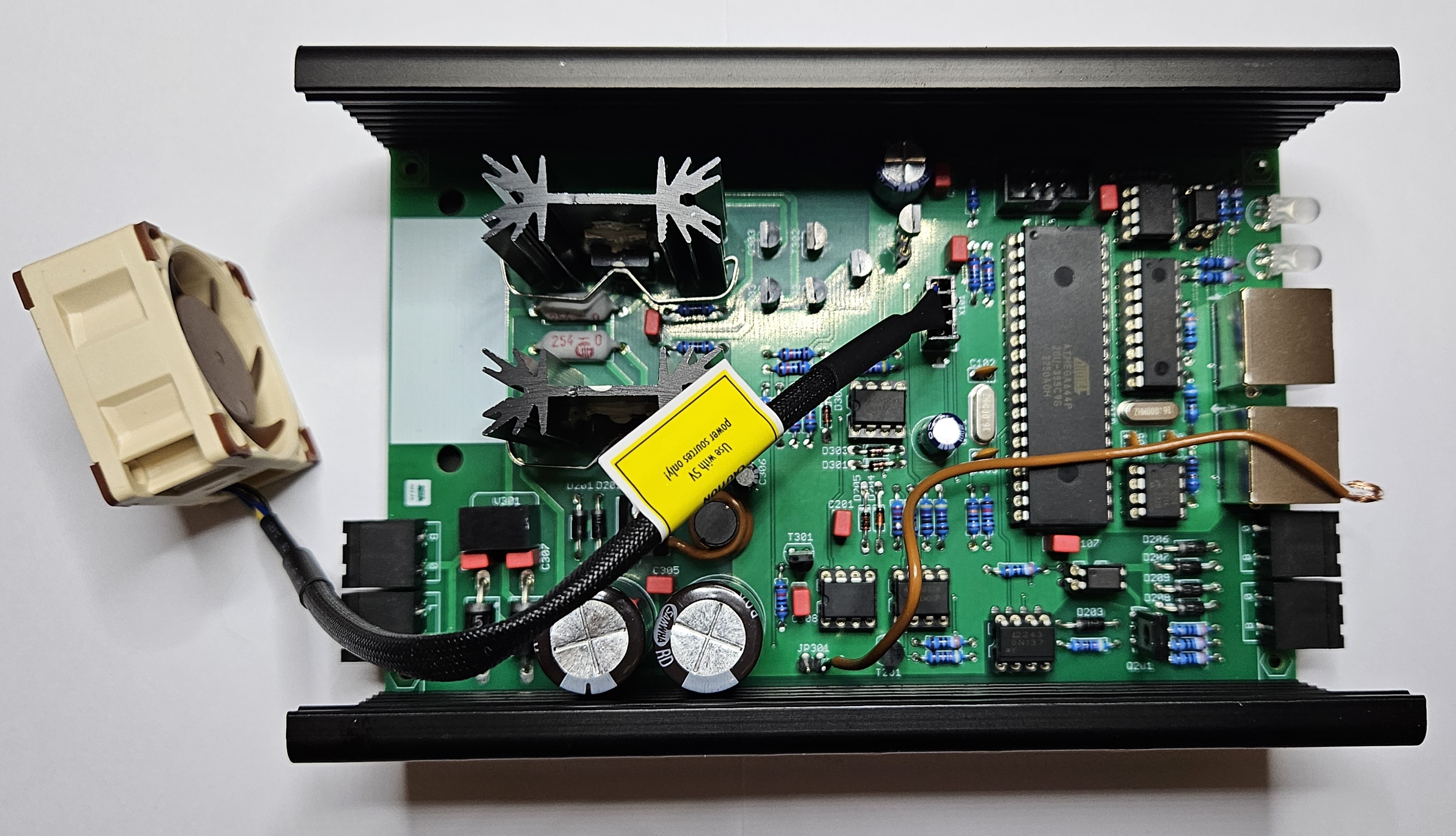

Platine
HW: 24.05.01

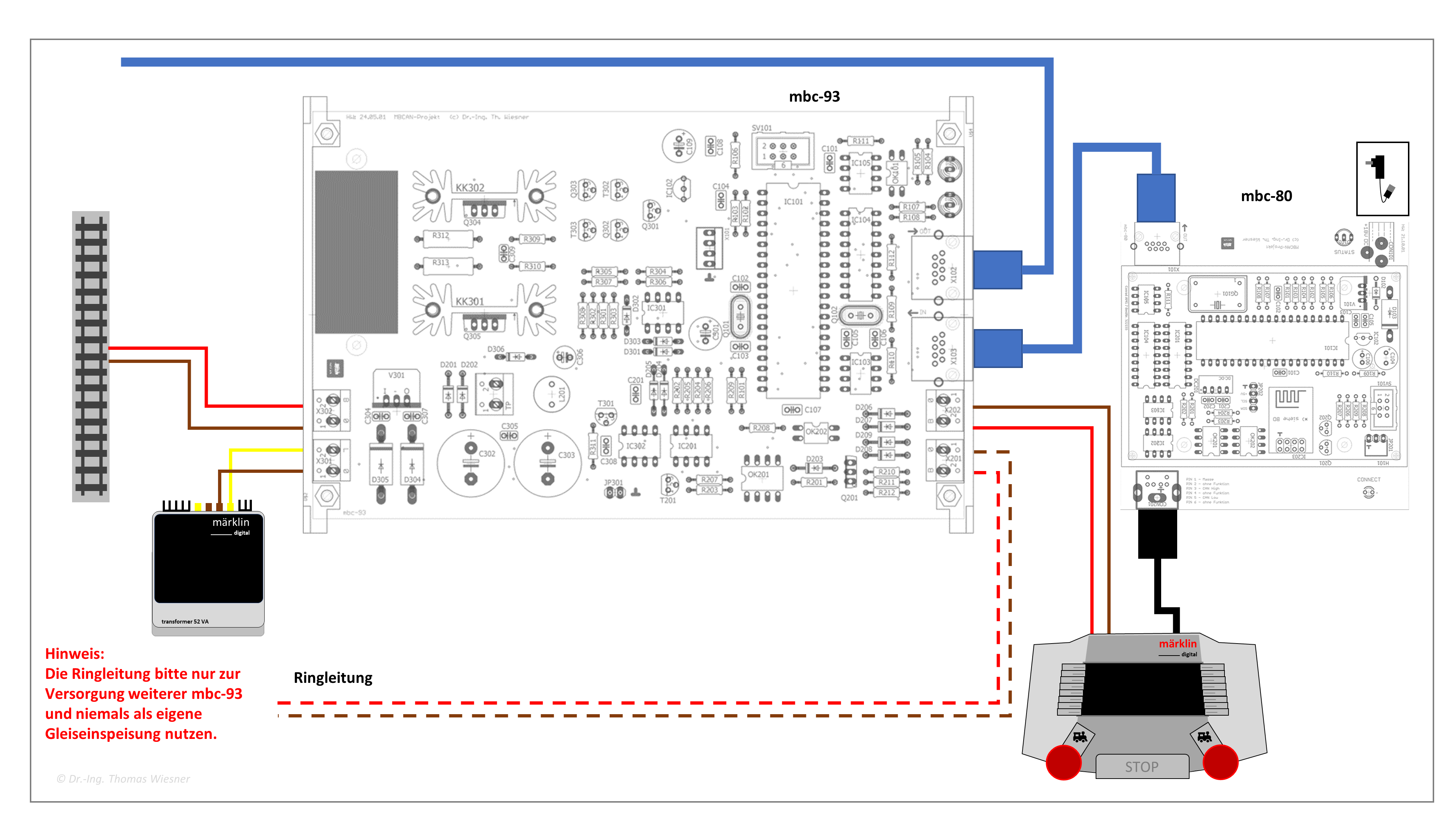

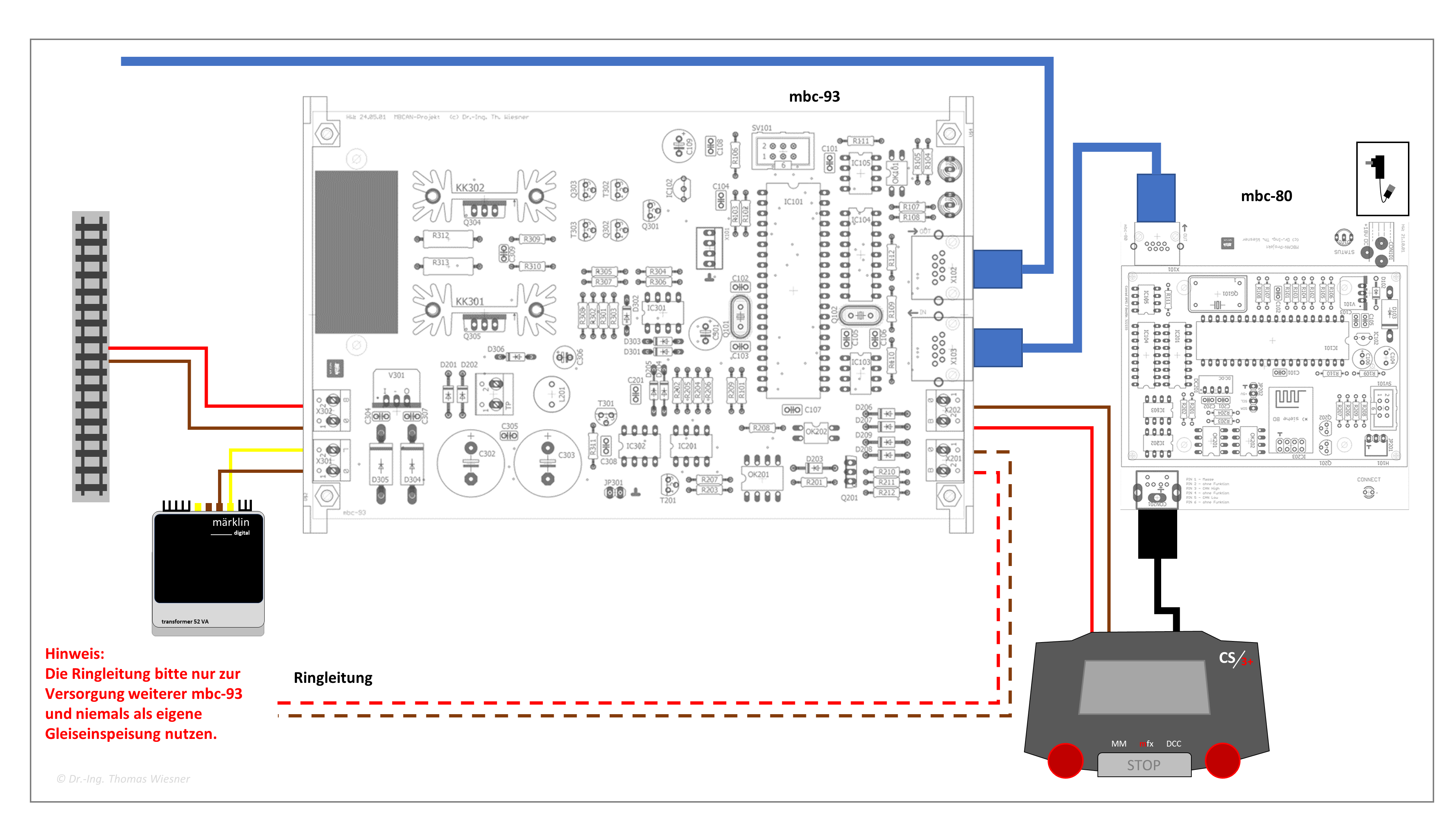

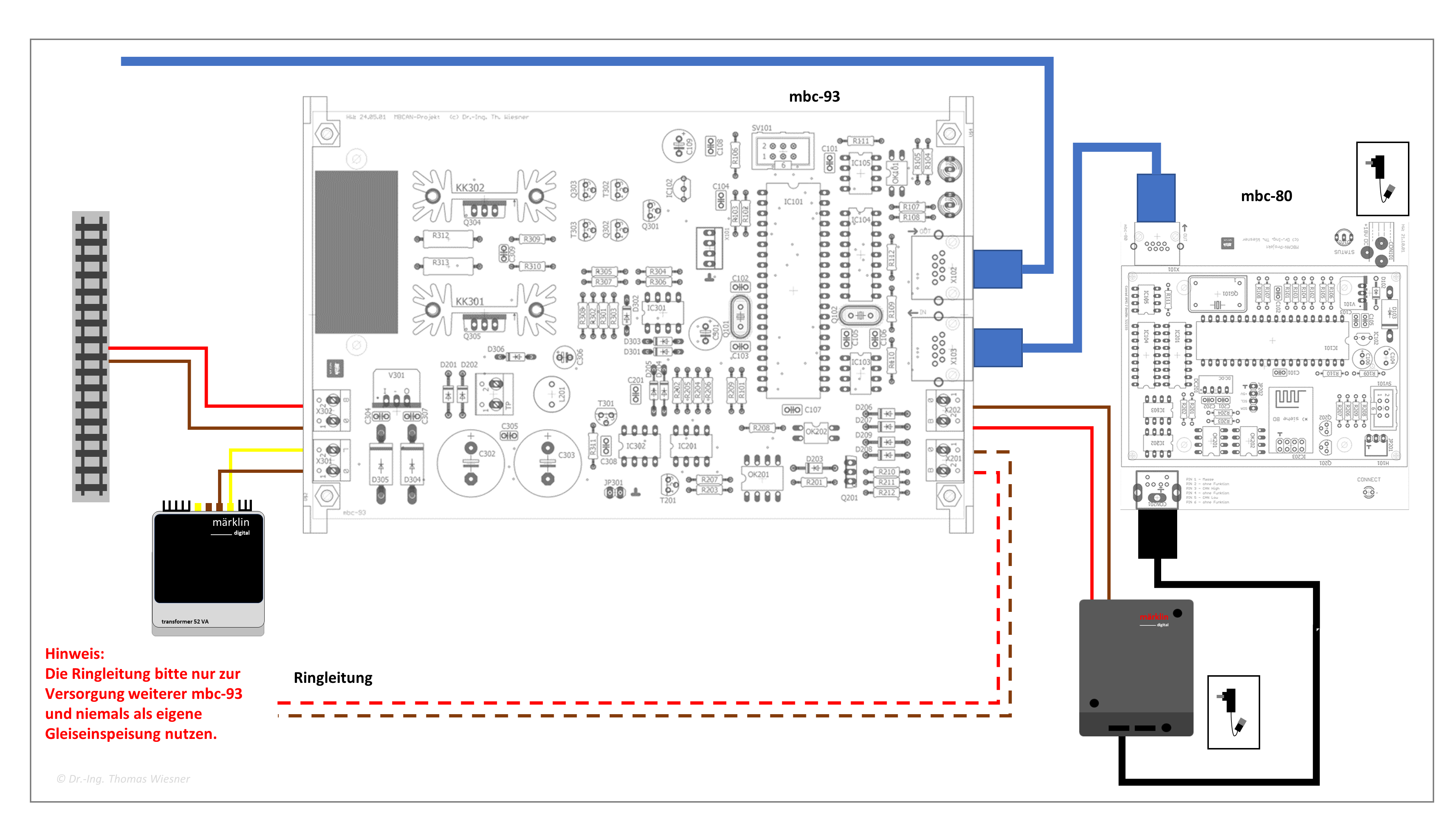

Anschlussbeispiele
HW: 24.05.01
HW: 24.05.01 - Das Modul an einer CS3® und einem Rollenprüfstand
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 12.06.2024 --- letzte Änderung: 12.06.2024 --- (c) Dr.-Ing. Thomas Wiesner
HW: 24.03.10
Dieses Modul dient als CAN-Hub und stellt vier separate CAN-Bus-Stränge normgerecht terminiert zur Verfügung.
Diese CAN-Stränge können entweder zur sternförmigen Verteilung des MBCAN-Busses genutzt oder in Verbindung mit einer TRACK-Einspeisung als separater Booster-Bus für den Booster mbc-93 verwendet werden.
Mehrere mbc-95 können kaskadiert werden. Dabei ist jedes Mal eine erneute Einspeisung des TRACK-Signals notwendig, wenn nachrangig mbc-93 angeschlossen werden sollen.
Steckverbinder
6x RJ45 MBCAN-Bus / Ringleitung zur CS2/3® und MS2® über Schraubklemmen
Stromversorgung
Steckernetzteil / RJ45-Versorgung
Statusanzeige
Betriebszustand und Traffic wird über Dreifarb-LED angezeigt
Features
Normgerechte Terminierung aller CAN-Stränge
Vorschau
HW: 24.03.10 Quelle: https://www.pcb-pool.de

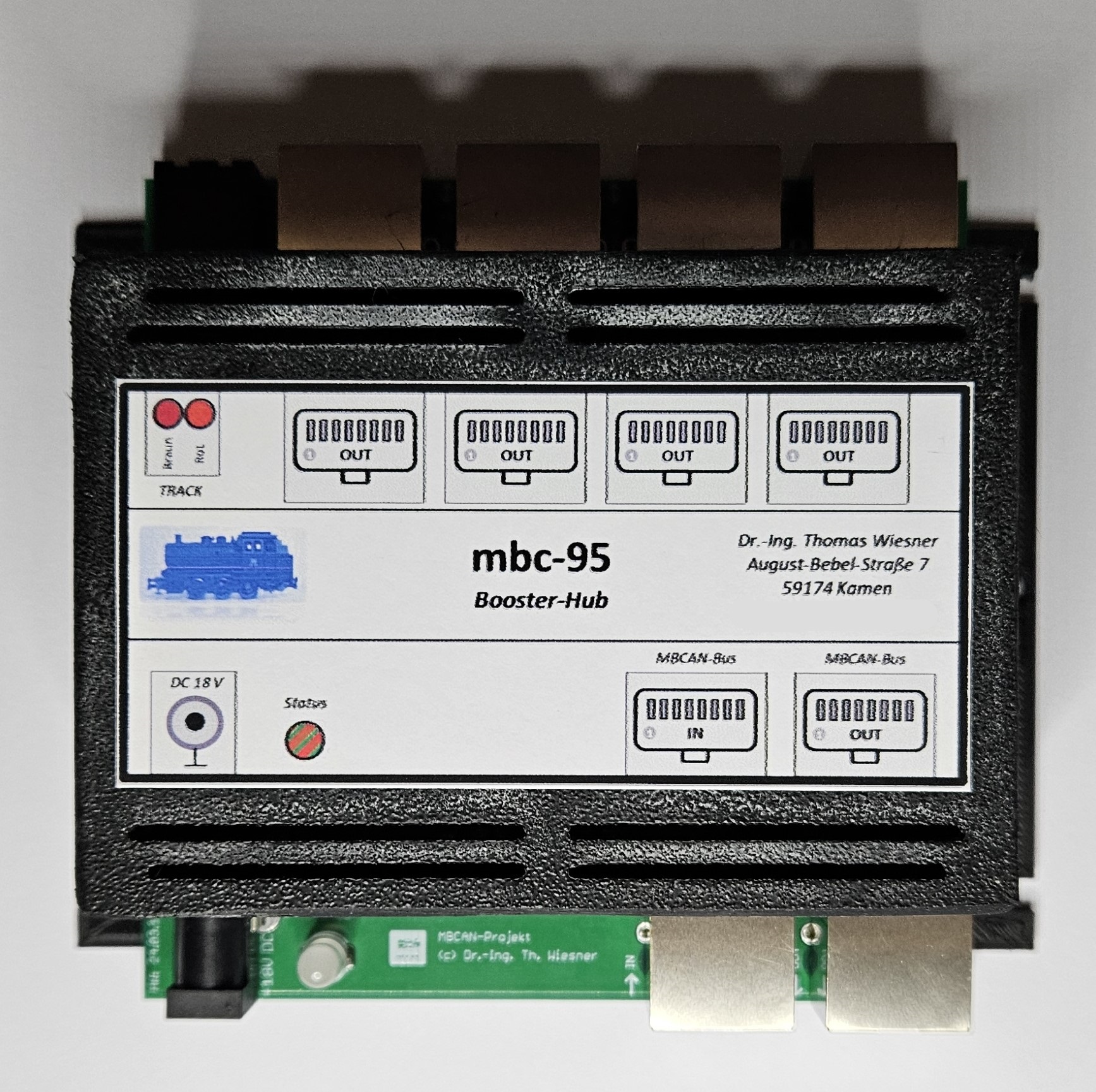

Modul
HW: 24.03.10

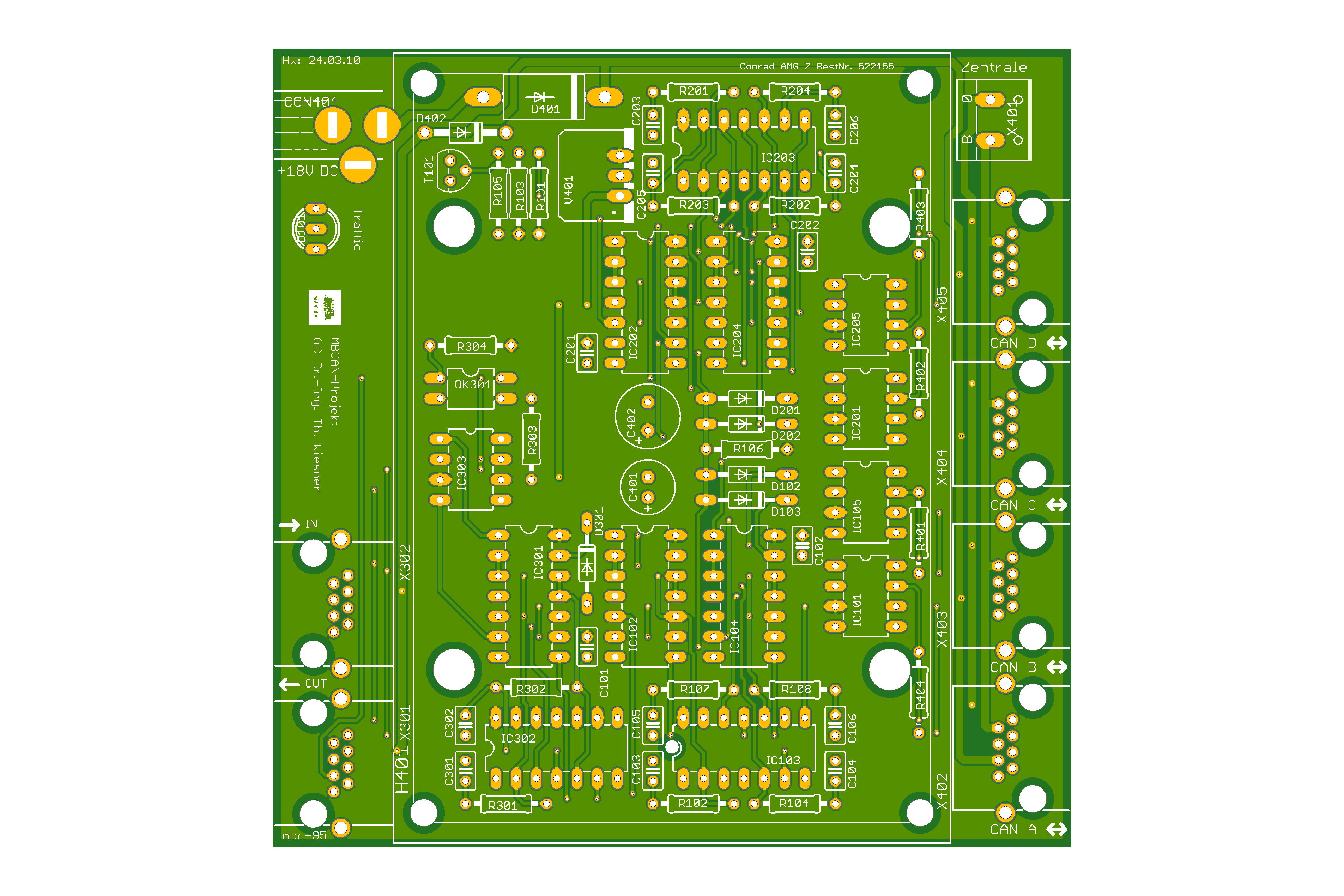

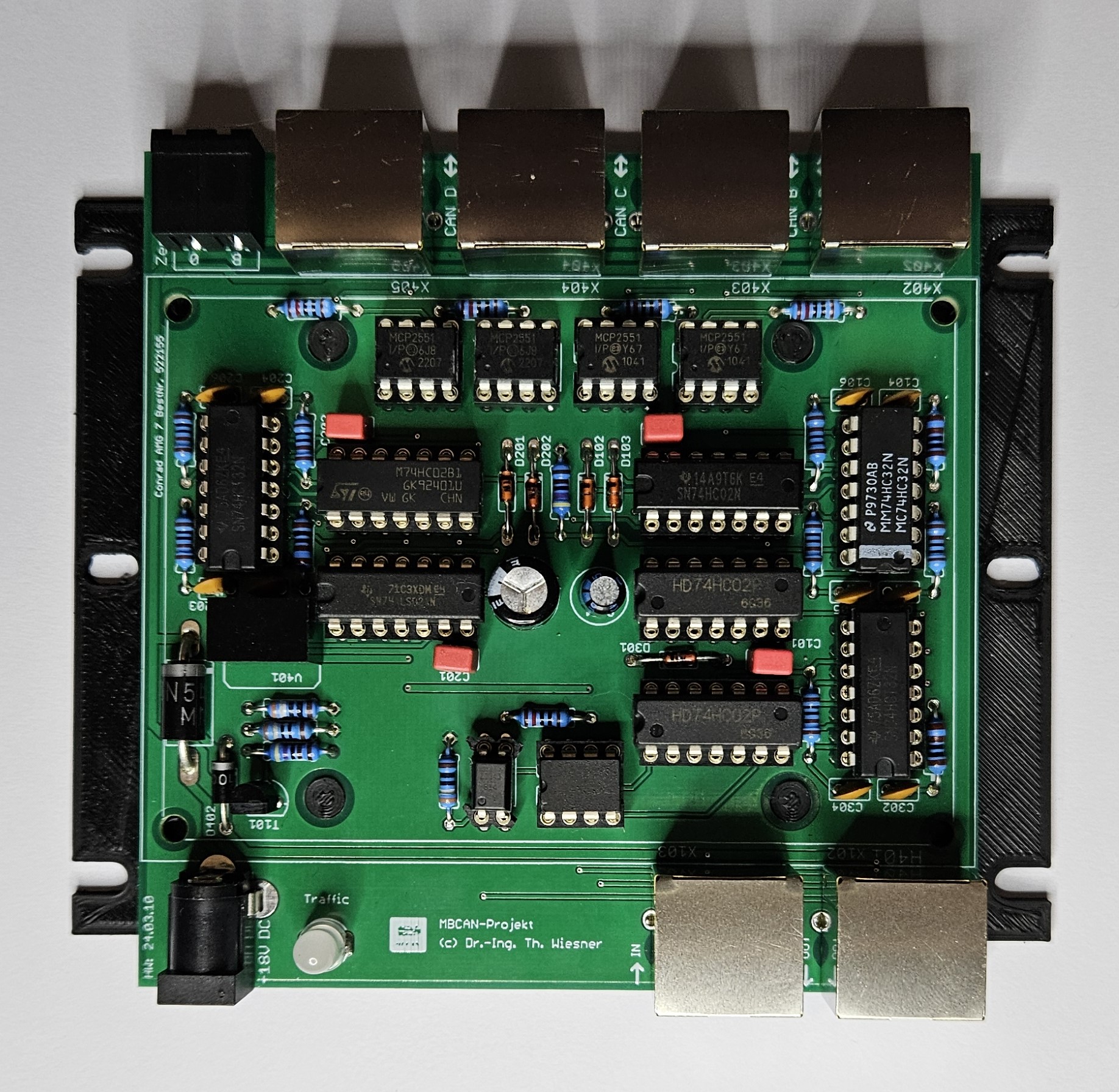

Platine
HW: 24.03.10

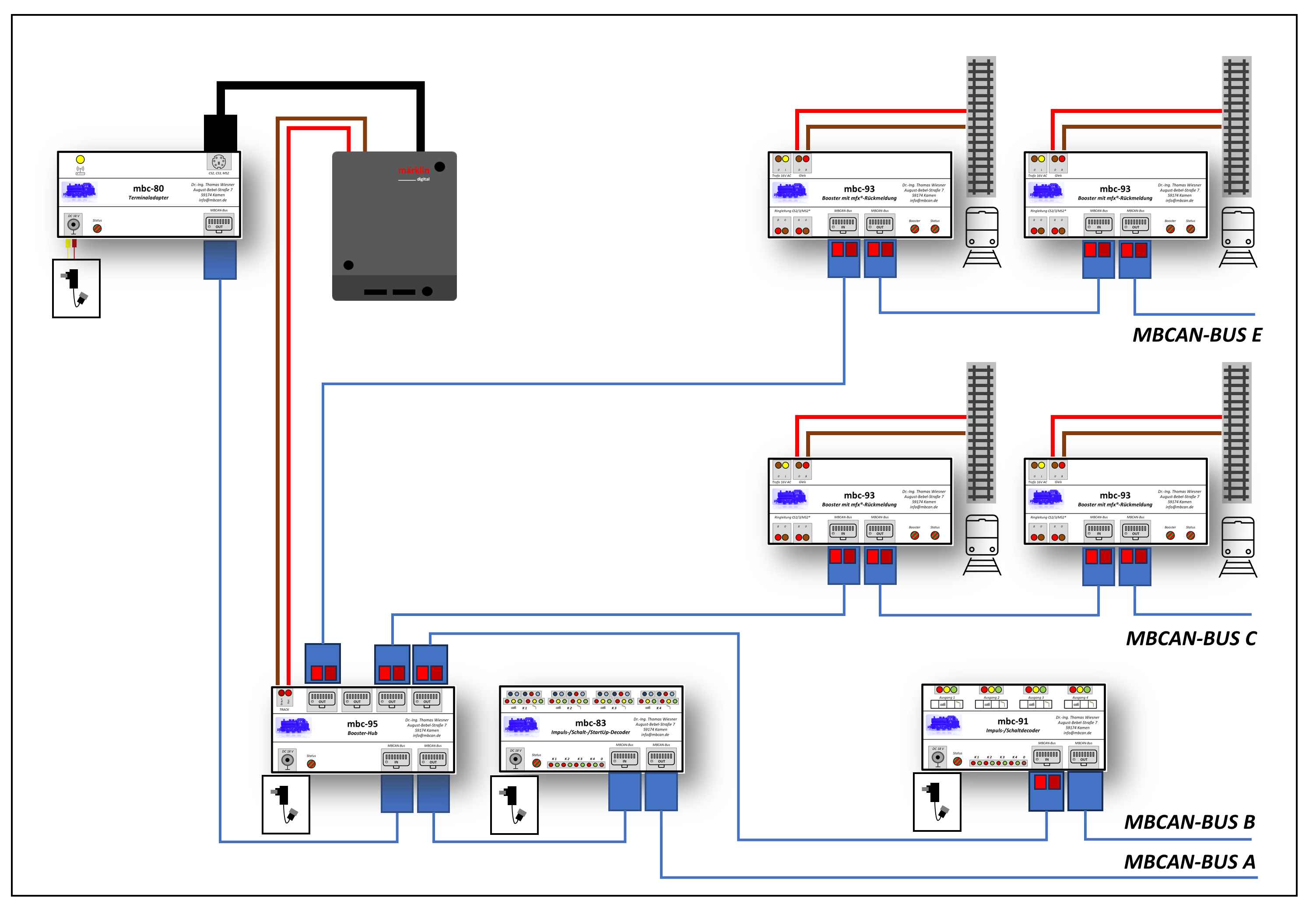

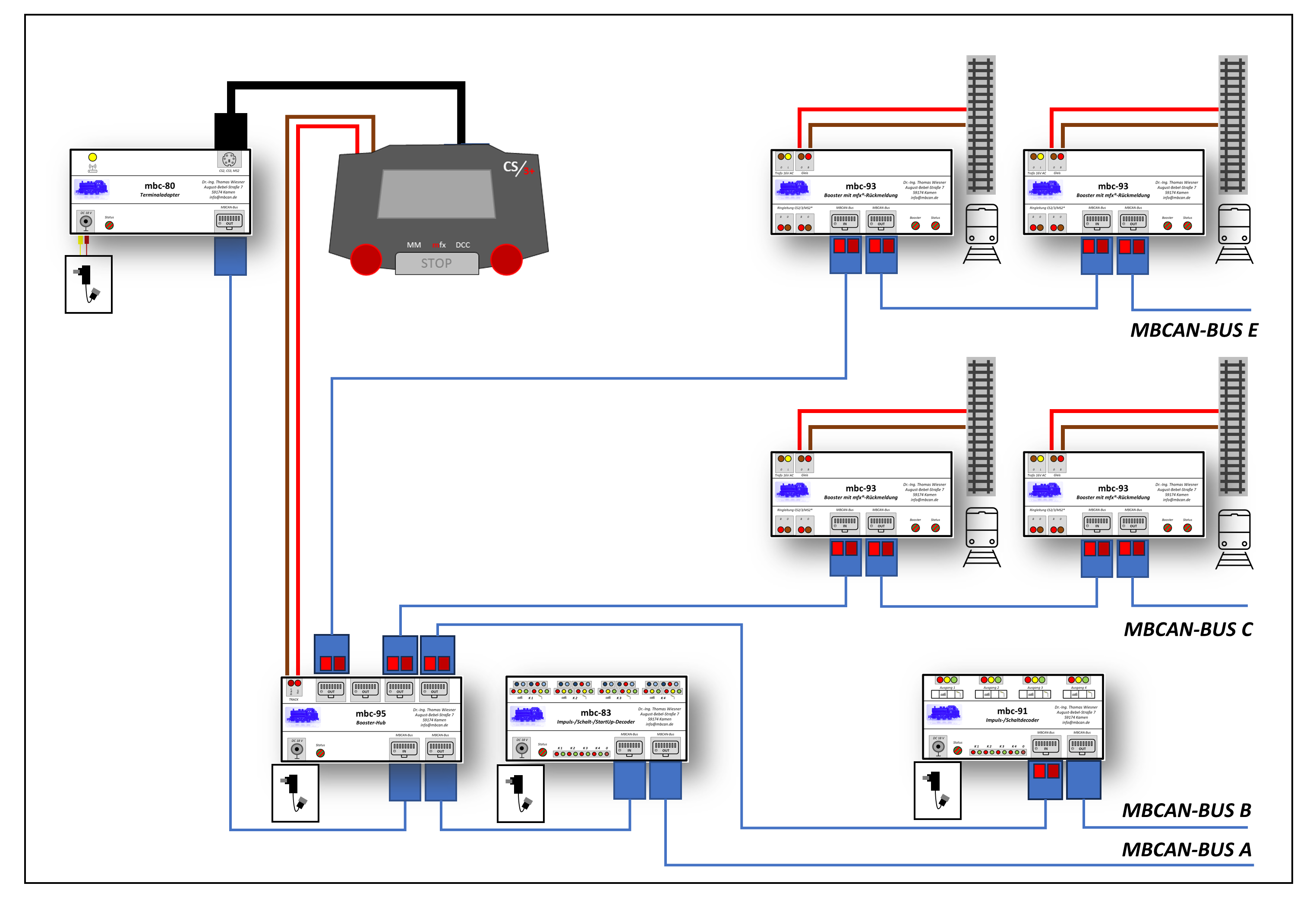

Anschlussbeispiele
HW: 24.03.10
Die Bedienungsanleitung, Bauteileliste, Platinenlayout, Firmware und Label zum Modul finden Sie unter Download.
Eingestellt: 22.11.2020 --- letzte Änderung: 25.11.2023 --- (c) Dr.-Ing. Thomas Wiesner
HW: 20.11.05
Dieses Modul stellt die Verbindung zwischen den älteren Boostern 6017® mit den modernen mfx®-Zentralen CS2/3® resp. MS2®
bezüglich der Rückmeldung von mfx®-Daten aus dem Gleis her. Somit können auch diese "historischen Bausteine" der Märklinwelt
in Zukunft bei Bedarf weitergenutzt werden.
Bei der CS2®, die bereits über einen Boosterbus verfügt, können mit je einem mbc-98 alle Booster® 6017 mfx®-fähig nachgerüstet werden.
Bei der CS3® und der MS2® ist zunächst ein mbc-82 einzusetzten, um den Boosterbus bereitstellen zu können und den
ersten Booster 6017® rückmeldefähig zu machen. Alle weiteren Booster am Bus sind dann mit einem mbc-98 auszustatten (vgl. mbc-82).
Vorschau
HW: 20.11.05 Quelle: https://www.pcb-pool.de

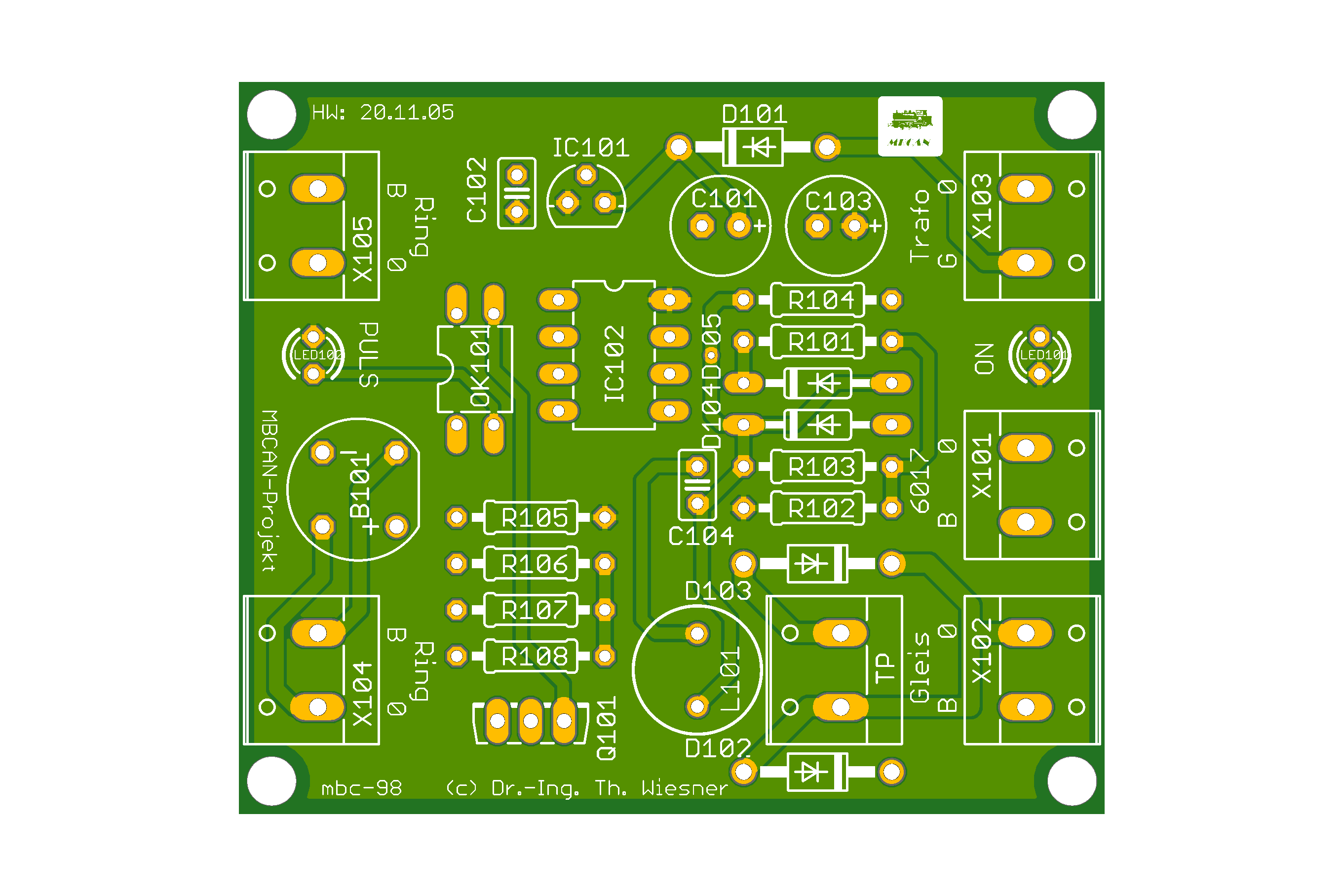

Platine
HW: Prototyp 20.11.05

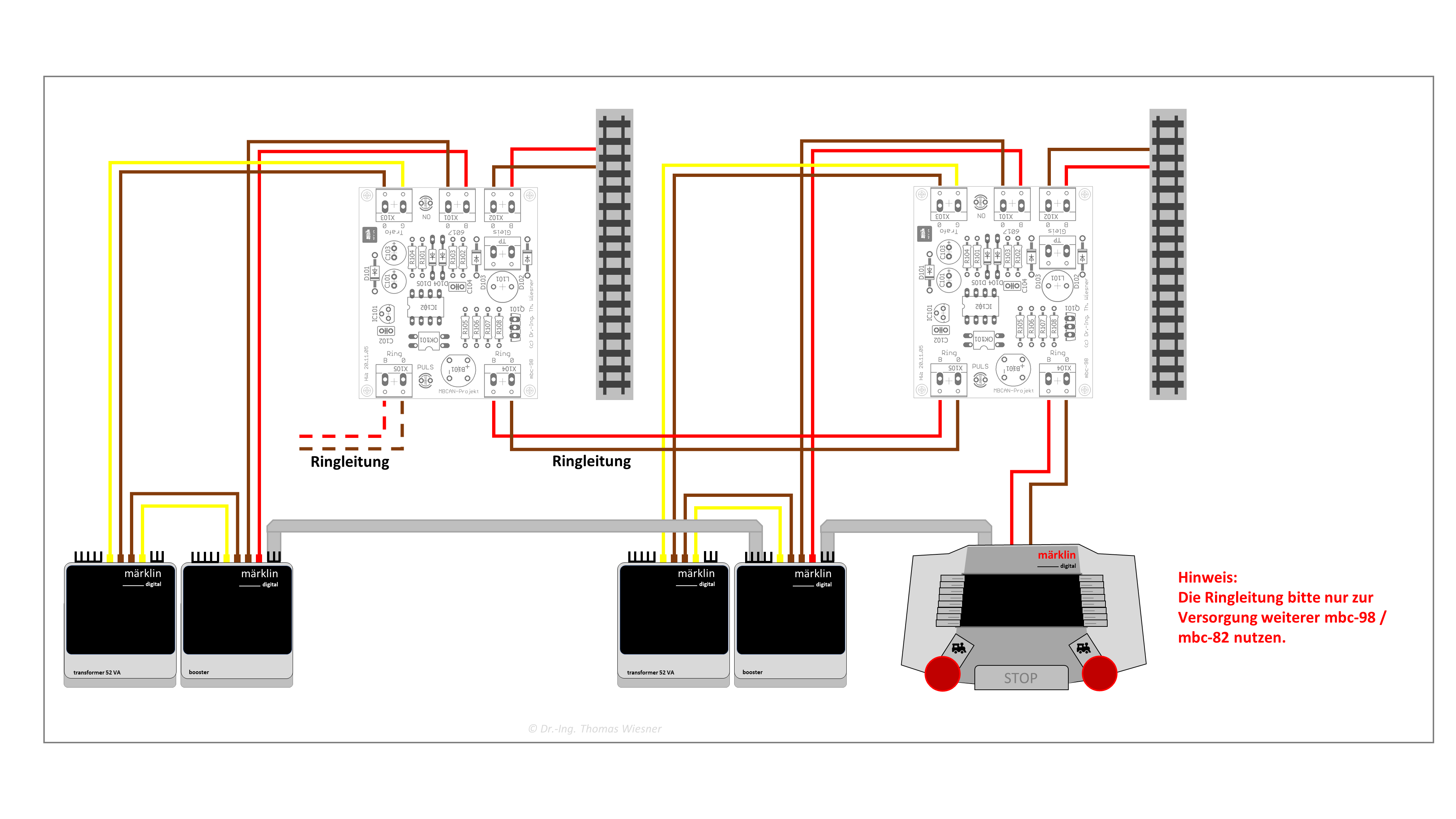

Anschlussbeispiel
HW: 20.11.05
Die Bedienungsanleitung, Bauteileliste und Platinenlayout zum Modul finden Sie unter Download.
